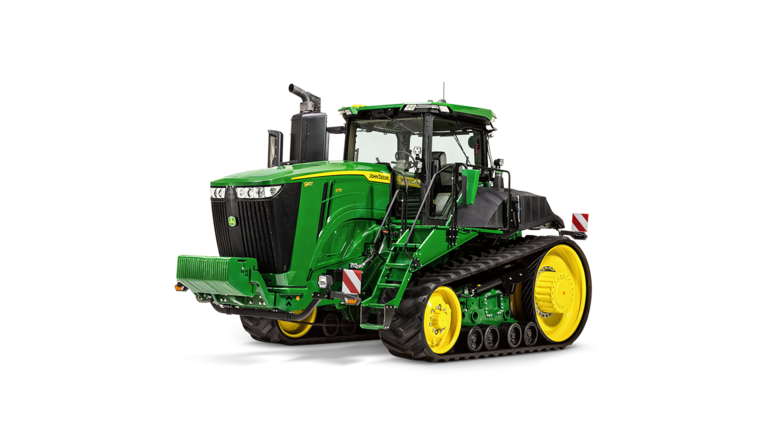

9RT 570 | Serie 9R | Traktoren

JD14-Motor (13,6 l)

JD14-Motor

Die Leistung zur Handhabung von schweren Scheibeneggen und Tiefenlockerern, leistungshungrigen pneumatischen Sämaschinen und Einzelkornsämaschinen und großen Transportlasten wie Kornwagen und Güllewagen. Die robuste Konstruktion und verstärkten Komponenten, auf die Sie sich bei der Feldarbeit verlassen können. Sie erhalten echte Leistung mit den speziellen JD14-Motoren (13,6 l) von John Deere Power Systems, die Serienausstattung in Traktoren der Serie 9 mit 324- bis 471-kW-Motoren (440 bis 640 PS).

Wir haben bei der Entwicklung unseres neuesten Motors praktisch bei Null angefangen, beginnend bei stabileren Gussteilen, robusteren Lagern und stabileren internen Komponenten, die alle auf die hohen Ansprüche von Feldarbeiten zugeschnitten sind. Wir haben die Kraftstoff-Einspritzdüsen mit einem Hochdruck-Verteilerleisten-Kraftstoffsystem ersetzt, um die Kraftstoffeffizienz zu steigern und die Betriebs- sowie Wartungskosten zu verringern. Integrierte Kühlmittel- und Ölführung, sowie eine überarbeitete riemengetriebene Wasserpumpe beseitigen potenzielle Leckagepunkte und ermöglichen einen aufgeräumteren Motorraum, wodurch die Wartungsfreundlichkeit verbessert und die Ansammlung von Schmutz reduziert wird.

Im Zuge der Neuentwicklung des Motors erhielt er auch folgende Komponenten:

Hydraulische Ventilspielausgleichselemente zur Beibehaltung der Ventilspieleinstellungen während des Motorbetriebs, Reduzierung des Geräuschs und Verschleißes des Ventilsystems, für eine höhere Kraftstoffeffizienz.
Ein hydraulischer Lüfterantrieb für eine höhere Kühlkapazität ohne Wartungsbedarf.
Ein neues integriertes Kabelbaumdesign mit modularem Layout für eine geringere Vibration, höhere Zuverlässigkeit und einfachere Wartung sowie Diagnose.
Ein hinteres Getriebe, das sich vollständig in den gusseisernen Block integriert, ermüdende Motorgeräusche verringert und die Robustheit des Schwingungsdämpfers der Motorkurbelwelle erhöht.
Kombinationssensoren wo möglich, für weniger Sensoren, Stecker und Kabel.
Eine leistungsstarke Motorbremse (nur Stufe V), über die Fahrer beim Transport oder hangabwärts mithilfe des Motors die Geschwindigkeit von Traktor und Anbaugerät steuern können. Hierdurch wird der Verschleiß der Bremskomponenten des Antriebsstrangs reduziert.

Das alles ergibt folgende Verbesserungen:

um 14 Prozent höhere Leistung und 11 Prozent höheres Drehmoment
3 Prozent geringerer Kraftstoffverbrauch
10 Prozent leichter
13-prozentige Verringerung der durchschnittlichen Reparaturzeit und eine geschätzte Einsparung von 7.240 € bei den Wartungskosten über die Lebensdauer des Motors

13,5-l-Motor im Vergleich zu JD14-Motor (13,6 l)

Merkmal	13,5-l-Motor	JD14-Motor (13,6 l)
Kraftstoffförderung	Pumpe-Düse-Einheiten	Hochdruck-Verteilerleiste
Abgasnachbehandlung	Zwei Kanister	Ein Kanister
Einstellung des Ventilspiels	Manuell	Automatisch
Motorbremse	Nicht verfügbar	Über 397 kW (540 PS) verfügbar
Kabelbaum	Einzelner Kabelbaum	Drei kurze Kabelbäume
Wasserpumpe	Zahnradgetrieben	Riemengetrieben
Getriebe	Frontanbau	Heckanbau
Lüfterantrieb	Vari-Cool™-System	Hydraulisch angetrieben

HINWEIS: Der PowerTech™ 13,6-l-Motor heißt nun JD14.

Sichtpakete

Ultimate-Sichtpaket bei Nacht

Für eine bessere Sicht zählt mehr als nur die Beleuchtung. Auch Spiegel am richtigen Ort, Blenden für die tief stehende Sonne im Herbst und Frühling, Scheibenwischer, um alle Scheiben sauber zu halten, und eine integrierte Kamerafunktion spielen eine wichtige Rolle. Für die Traktoren der neuen Serie 9 können Sie das Sichtpaket auswählen, das Ihren Anforderungen am besten entspricht – Select, Premium oder Ultimate mit 360-Grad-LED-Beleuchtung – damit sind Sie und Ihre Fahrer für sämtliche Bedingungen gewappnet.

	Select	Premium	Ultimate
Beleuchtung	20 Halogen-Arbeitsscheinwerfer, 2 Halogen-Fahrscheinwerfer	20 LED-Arbeitsscheinwerfer, 2 Halogen-Fahrscheinwerfer	24 LED-Arbeitsscheinwerfer, 2 Halogen-Fahrscheinwerfer, 8 LED-Umgebungslichter*
Spiegel	Elektrisch und mit Weitwinkel	Elektrisch, beheizt und mit Weitwinkel	Elektrisch, beheizt, teleskopierbar und mit Weitwinkel
Sonnenrollos	Vorne	Vorne, rechts und hinten	Vorne, rechts und hinten
Scheibenwischer	Vorne und hinten	Vorne, rechts und hinten	Vorne, rechts und hinten
Kameras	Kameravorbereitung	Kameravorbereitung	Kameravorbereitung**

* Umgebungslichter beleuchten die Kabine, um das Ein- und Aussteigen zu erleichtern.
** Ab Modelljahr 2022 verfügt das Ultimate-Sichtpaket über eine Kameravorbereitung.

Pakete für Bedien- und Fahrkomfort

Ultimate-Komfortpaket

Wenn Sie Dutzende Stunden in der Woche in der Fahrerkabine verbringen, ist eine bequeme Arbeitsumgebung ein Muss – die richtigen Funktionen an der richtigen Stelle sorgen bei Ihnen und Ihren Fahrern für Höchstleistung, von Sonnenauf- bis -untergang und danach.

Für die Traktoren der Serie 9 werden drei Pakete für Bedien- und Fahrkomfort angeboten, um Ihren Anforderungen gerecht zu werden: Select, Premium und Ultimate. Doch egal, welches Paket Sie wählen, Sie erhalten trotzdem noch den John Deere CommandARM™ , mit dem Hauptbedienungselemente in greifbarer Nähe sind. Ihnen steht sämtlicher benötigter Stauraum für Getränke, Verpflegung und andere kleine Gegenstände bereit. Zudem gibt es genügend Anschlüsse zum Laden Ihrer elektronischen Geräte.

Pakete für Bedien- und Fahrkomfort	Select	Premium	Ultimate
Sitz	Stoff Mechanische Bedienelemente Mechanische Lendenwirbelstütze Um 8 Grad nach links und um 40 Grad nach rechts schwenkbar	Stoff Elektrische Bedienelemente Pneumatische Lendenwirbelstütze Um 25 Grad nach links und um 40 Grad nach rechts schwenkbar	Leder Elektrische Bedienelemente Pneumatische Lendenwirbelstütze Um 25 Grad nach links und um 40 Grad nach rechts schwenkbar Beheizt/belüftet Massagefunktion Einstellbare Polster
Infotainment	MW/UKW Aux- und drahtloser Bluetooth®-Eingang Vier Lautsprecher	16,5 cm (6,5 Zoll) Touchscreen Radio mit Digital Radio (DAB+) und Radio Data System (RDS) Sechs Lautsprecher mit Subwoofer	16,5 cm (6,5”) Touchscreen Radio mit DAB+ und RDS Sechs Lautsprecher mit Subwoofer
Business-Band-Fähigkeit	X	X	X
Vier USB-Anschlüsse und eine 12-V-Steckdose	X	X	X
Zweifach neigbare Lenksäule	X	X	X
Fußstützen	---	X	X
Kühlschrank	---	X	X
230-V-/300-W-Anschluss	---	X	X
Textilfußmatte	---	---	X
Lederlenkrad	---	---	X

Bluetooth® ist eine Marke von Bluetooth SIG, Inc.

Leistungsstarke Hydraulikoptionen

Zusatzsteuergeräte (SCVs) – Code 3382 an einem 9R-Traktor

Die Serie 9 verfügt natürlich über die Leistung, um Ihre anspruchsvollsten Anbaugeräte zu schieben, ziehen, heben und anzutreiben. Dank einer Reihe von Optimierungen am Hydrauliksystem können diese Traktoren die für Ihre Anbaugeräte benötigte Leistung bei geringerer Motordrehzahl bereitstellen, wodurch Kraftstoff gespart wird. Unabhängig von Modell oder Konfiguration bietet Ihnen das Hydrauliksystem der Serie 9 folgende Vorteile:

Eine um nahezu 40 Prozent höhere Ladepumpenkapazität, von 54-cc auf 75-cc, um bei niedrigeren Motordrehzahlen einen höheren Durchsatz zu erreichen
Ein neuer Sensor für den Neigungswinkel der Schwenkscheibe zur Überwachung des Hydraulikflusses und -drucks und zur bedarfsorientierten Anpassung der Motordrehzahl
Eine integrierte Hydraulikpumpe, Filter und Prioritätsventil für weniger und kürzere Leitungen, verringerten Druckverlust, geringere Strömungswiderstände und höhere Zuverlässigkeit

Falls Sie Anbaugeräte einsetzen, die einen kontinuierlichen hydraulischen Antrieb erfordern, können Sie die Traktoren der Serie 9 auch mit Intelligent Power Management bestellen. Über Doppelpumpen und fortschrittliche Sensor- und Steuerungstechnologie stellt IPM für anspruchsvolle Anwendungen wie pneumatische Sämaschinen an Hängen oder in hügeligem Gelände oder durch dicken, harten Boden zusätzliche Motor- und Hydraulikleistung bereit.

Dazu kommen noch Einzel- und Doppelpumpenoptionen und eine flexible Anzahl an Heck-Steuergeräten, womit Sie ein leistungsstarkes, kraftstoffeffizientes Hydrauliksystem konfigurieren können, um den Anforderungen Ihrer speziellen Anwendungen gerecht zu werden. So zahlen Sie nicht für etwaige Überkapazitäten.

Die Serie 9: Bedienung und Wartung leicht gemacht

Traktor der Serie 9R

Wenn Sie versuchen, ein Feld zu bestellen, bevor das Wetter umschlägt, ist keine Zeit, um eine routinemäßige Wartung oder gar eine unerwartete Reparatur durchzuführen. Deshalb haben wir die Serie 9 für maximale Zuverlässigkeit und weniger Wartungsbedarf während der Saison entwickelt.

Wir haben zuerst möglichst viele Systeme vereinfacht, indem wir auch bei anderen Traktorbaureihen eingesetzte Komponenten verwendeten und so potenzielle Ausfallzeiten aufgrund mangelnder Teileverfügbarkeit verringerten. Dann beseitigten wir möglichst viele potenzielle Problempunkte über Änderungen bei der Kühlung, bei der Abgasnachbehandlung und bei Diagnosesystemen, wie:

Ersetzen des Lüfterantriebs mit einem wartungsfreien hydraulischen Lüfterantrieb
Optimieren der Abgasnachbehandlung über ein Einlasssystem mit einem einzelnen Behälter, das einfacher ist und über weniger Teile verfügt
Optimierung der Betriebszeit durch eine Verbesserung der Beschreibungen für Diagnosecodes und das Bereitstellen von vorausschauenden Diagnosen über John Deere Expert Alerts
Eine Wartungsklappe vorne links für einen leichteren Zugriff auf Motoröl und Füllpunkte;
Bei der Verwendung von zugelassenem John Deere Öl und Ölfiltern beträgt das Ölwechselintervall bei einem JD14-Motor (13,6 l) Final Tier 4 (FT4) 500 Stunden
