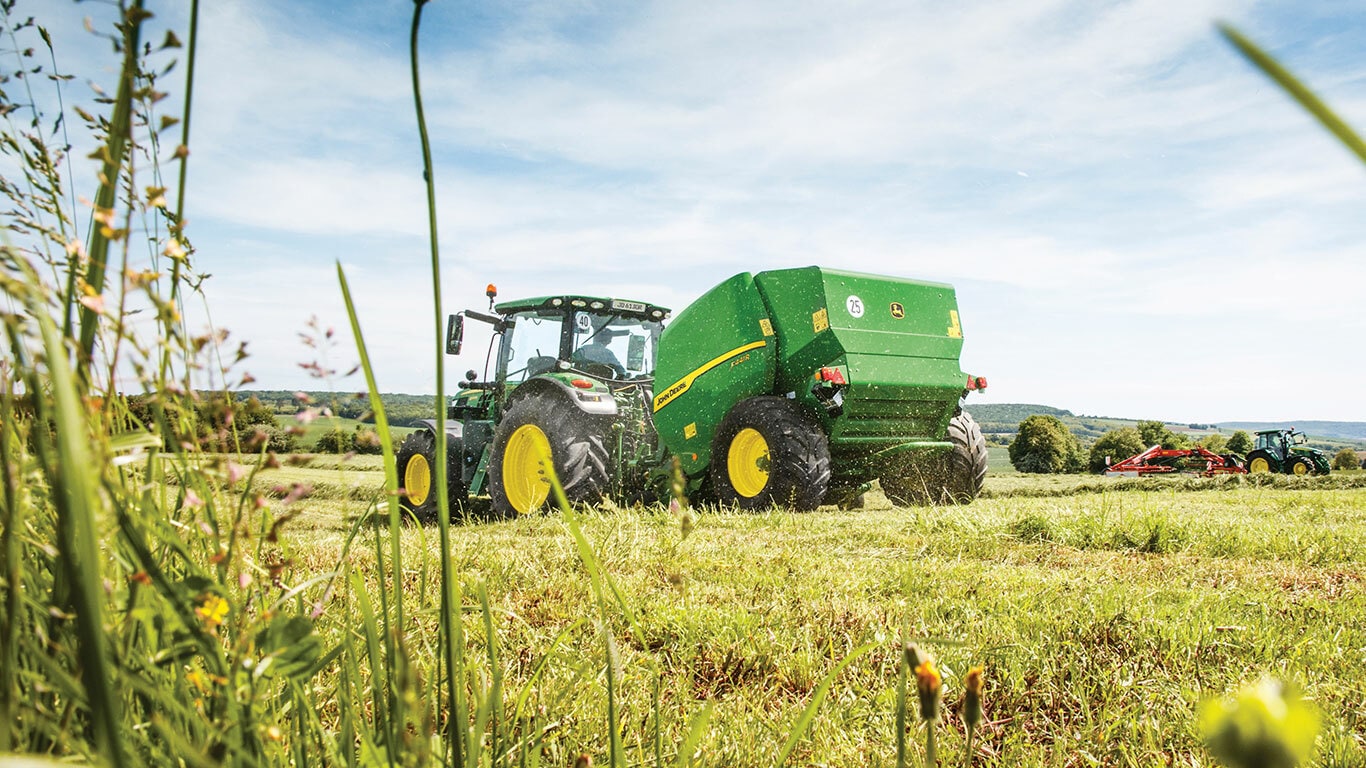

F441R | Serie F400 | Ballenpressen

Leistungsstarkes Einzugssystem sorgt für eine Produktivitätssteigerung

Pickup-Design: noch leistungsstärker und langlebiger

Großer Durchmesser des Abstreifers und fünf Zahnstangen für hohe Gutaufnahme

Geschmiedete Kurvenbahnverbindungen für eine verbesserte Zuverlässigkeit

Die Ballenpresse F441R verwendet die Premium Pickup, mit der auch V4X1R Ballenpressen mit variabler Kammer der oberen Leistungsklasse ausgestattet sind. Um allen Einsatzbedingungen zu entsprechen, ist die Ballenpresse in den Breiten 2 m oder 2,2 m erhältlich.

Die durch 19,05-mm-Schwerlastketten angetriebene Pickup verfügt über fünf röhrenförmige (vier bei der F441M) Zinkenleisten mit niedriger Drehzahl. Der große Durchmesser des Abstreifers ermöglicht fünf Zinkenleisten im Pickup. Die Aufnahmeleistung ist um 25 Prozent höher als bei der F441M. Da die Kurvenbahn mit Lagern versehen wurde, sorgen all diese Funktionen für eine weiche und geräuscharme Fahrt sowie längere Betriebszeiten.

Außer der hochwertigen Ausführung profitiert die F441R von den Edelstahl-Abstreifern, das ist einzigartig auf dem Markt. Edelstahl bietet folgende Vorteile:

Kein Rost
Konstante Gleiteigenschaften
Ausgezeichnete Beständigkeit gegen aggressiv Zusatzstoffe, wie z. B. Propionsäure

Für noch besseres Einsammeln von feuchtem Erntegut verwendet die Ballenpresse F441R eine Kurvenbahn. Die Kurvenbahn der Pickups bietet folgende Vorteile:

Geringer Zwischenraum zwischen den Zinken und Rotor reduziert den toten Bereich.
Vermeidung des Quetschungsbereichs, sodass das Erntegut die Pickup-Trommeln nicht verstopfen kann.

Hochleistungsrotor (HC) für höchste Produktivität und Haltbarkeit

Maxicut™ HC 25 Premium verfügt über eine einzelne Achse für Rotor und Querförderschnecken

Der Hochleistungsrotor (HC) verringert das Verstopfungsrisiko

Die Ballenpresse F441R verfügt über eine HC Premium Rotorkonstruktion, um die Produktivität selbst bei problematischen Schwaden zu steigern. Auf den Rotor abgestimmte, exklusive 48-cm-Querförderschnecken lassen kaum Freiraum zwischen Pickupzähnen und Rotor. Verstopfungen werden vermieden und der Ernteguttransport erheblich verbessert. Beim Entwurf des HC Premium Rotors wurde Wert auf möglichst wenig bewegliche Teile gelegt, was die Zuverlässigkeit deutlich erhöht. Zum Beispiel wurde die Belastung über den ganzen Rotor verteilt, um eine Überlastung der Lager zu vermeiden.

Darüber hinaus verfügen alle Rotoren über Zinken, die aus Hardox®-Verschleißkufen angefertigt werden und die Verschleißfestigkeit vor allem in steinigen Flächen erheblich erhöhen. (Verschleißzinken aus Hardox-Stahl sind um mindestens 80 Prozent robuster als Zinken aus herkömmlichem S700-Stahl).

Die Ballenpressen der Serie F441R sind nur mit einem Schneidwerk erhältlich, das über eine bis zu 40 mm oder 80 mm breite Spalte zwischen den Messern verfügt.

	MaxiCut™ HC 13 Premium	MaxiCut™ HC 25 Premium
Anzahl der Messer	0, 13	0, 12, 13, 25
Abstand zwischen den Messern (komplette Erntegutlänge)	80 mm	40 mm oder 80 mm
Optimale Nutzung (Ernteguttyp)	Silage, Heu und Stroh	Silage, Heu und Stroh

Hohe Schneidqualität für bessere Futterernte

Modernes Material für sauberen Schnitt und hohe Lebensdauer

Sicherung der einzelnen Messer für eine hochwertige Futterernte

Die Ballenpressen F441R sind effizient und bieten eine hohe Menge an geschnittener Silage. Die MaxiCut™ HC 13 Premium und MaxiCut™ HC 25 Premium verfügen über exklusive, hochwertige Messer, die weitere Vorteile bieten:

Bis zu 75 Prozent mehr Flexibilität gegenüber Messern der vorherigen Generation, um das Messerbruchrisiko zu reduzieren.
Erhöhte Härte für eine bessere Schnittqualität und höhere Haltbarkeit der Messer.

Alle mit Schneideinrichtung ausgestatteten Maschinen werden standardmäßig mit einem Satz Messerschachtabdeckungen geliefert. Für den Betrieb des MaxiCut HC Premium Pickup ohne Messer sind Blindmesser erhältlich, um Ansammlungen von Staub und Erntegut zwischen den Messern zu vermeiden. Derartige Verstopfungen verhindern, dass die Messer wieder in ihre Schneidposition zurückfinden und sind von Hand zu entfernen.

Die Messerschachtabdeckungen nehmen den Platz der Messer ein, wenn diese nicht zum Schneiden des Ernteguts eingesetzt werden. Offene absenkbare Bodenbleche sind damit abgedeckt und ein schnelles und leichtes Wiederzuschalten der Messer wird ermöglicht. Beim Schneiden werden die Messerschachtabdeckungen in einer praktischen Halterung an der rechten Seite der Ballenpresse aufbewahrt und verriegelt.

Auswahl der Messeranzahl von der Kabine aus zur Erhöhung der Betriebszeit

Messeraktivierung über BaleTrak™ Monitor

Messereinstellung von der Kabine aus mit MaxiCut™ HC 25 Premium

Die Ballenpresse F441R kann für verschiedene Erntegutarten verwendet werden, für die Messer entsprechend aktiviert oder entfernt werden können. Dieser Vorgang lässt sich unabhängig vom Rotor- oder Monitortyp einfach von der Kabine aus steuern.

Bei der Verwendung des MaxiCut HC 25 Premium Schneidwerks kann das Erntegut auf 40 mm Länge geschnitten, jedoch nur die Hälfte der Messer eingesetzt werden. Für dieses System wird der Einsatz von zwei verschiedenen Messerreihen für die gleiche Schnittbreite empfohlen, damit die Messer länger scharf bleiben. Mit geschärften Messern lässt sich der Kraftstoffverbrauch gegenüber dem Einsatz stumpfer Messer um bis zu 10 Prozent senken.

Das absenkbare Bodenblech beseitigt die schwersten Verstopfungen

Das absenkbare Bodenblech erstreckt sich über die gesamte Rotorbreite

Keine "Engpässe" dank parallelkinematischer Ausführung

Unabhängig von der Erfahrung des Fahrers können dennoch Verstopfungen auftreten, insbesondere bei großen Silage-Schwaden. Die F441R ist standardmäßig mit einem Schneidwerk und einem absenkbaren Bodenblech zur Auflösung von Verstopfungen ausgerüstet. Das absenkbare Bodenblech F441R bietet exklusive Vorteile, wie z. B.:

Design über die gesamte Breite - Da sich die Konstruktion über die gesamte Breite der Pickup erstreckt, können auch Verstopfungen unterhalb der Querförderschnecken beseitigt werden.
Die Parallelkinematik ‑ keine hintere oder vordere Aufhängung bedeutet, dass keine Engpässe entstehen. Das absenkbare Bodenblech F441R bietet bei Aktivierung einen konstanten Freiraum von 40 mm über den kompletten Förderkanal. Dieser Abstand reicht aus, das festgesetzte Erntegut zu lösen und den Verlust von Erntegut zu verhindern.

Das absenkbare Bodenblech zur Beseitigung von Verstopfungen lässt sich einfach von der Kabine aus steuern.

Hardox® ist eine Marke von SSAB Technology AB.

Schwerlast-Ballenkammer für höhere Dichte, Haltbarkeit und Mehrkulturen-Fähigkeit

Rollenkonstruktion mit längerer Lebensdauer

Walze mit 12 Rippen

Der Lagerschutz verfügt über Schikane und Kunststoff-Dichtlippe

Um eine hohe Rollenqualität zu gewährleisten, handelt es sich bei den Walzen des Modells F441R nicht um zwei zusammengeschweißte Hälften. John Deere verwendet ausschließlich Rohre mit 12 Rippen, um die Griffigkeit des Ernteguts zu erhöhen. Im Vergleich zu Walzen mit 10 Rippen bieten 12 Rippen bis zu 20 % mehr Auflagepunkte am Ballen, was selbst bei großer Trockenheit eine konstante Ballenrotation ermöglicht.

In dem speziellen Fertigungsverfahren entsteht eine exakte, schwingungsarme zylindrische Form.

Die komplett schmierbaren Lager können einfach ersetzt werden

Alle Rollen sind mit größeren Lagern versehen, deren Durchmesser 50 mm bei einer Breite von 90 mm oder 55 mm bei einer Breite von 100 mm beträgt. Die Tragfähigkeit der Lager auf der linken Seite der Maschine wurde um 20 Prozent und auf der rechten Seite um 35 Prozent erhöht. Alle Lager sind schmierbar. Darüber hinaus hält die in die Schikane eingebaute Kunststoff-Dichtlippe Schmutz, Silagesaft und Feuchtigkeit von den Lagern fern.

Zur Erhöhung der Lebensdauer der Maschine ist die Tragfähigkeit der Wälzlager auf der linken Seite der Maschine um 20 Prozent und auf der rechten Seite um 35 Prozent größer als bei bisherigen Ballenpressen.

Regelung der Belastung über spezielle Rollen

Die blauen und roten Rollen sind Schwerlastrollen

Alle Rollen sind aus Stahl höherer Qualität gefertigt und bieten um 20 Prozent höhere Dehngrenze. Die Rollen werden abhängig von ihrer Position unterschiedlich belastet und beansprucht, insbesondere:

Die Rollen mit den Nummern 14 und 17 (blau) übertragen die Last des Hauptantriebs zu den Sekundärketten (Teil der vorderen Ballenkammer und Heckklappe) und das untere Rollenpaar mit den Nummern 10 und 11 (rot) tragen das meiste Rollengewicht. Diese Rollen sind aufgrund dieser speziellen Beanspruchung dicker, 4 mm statt 3,2 mm, um einem Druck von bis zu 7,5 Tonnen standhalten zu können. Sie werden mit speziellen Wellen kombiniert, um die geforderte Festigkeit gewährleisten zu können.

18. Rolle

Um die Mehrkulturfähigkeit bei extrem trockenem Erntegut zu optimieren, ist die Ballenpresse mit einer 18. Rolle ausgerüstet, wodurch die Ballenbildungskapazität in der Kammer weiter gesteigert wird. Die verbesserte Kraftübertragung zwischen der Kammer und dem Ballen steigert auch die Gesamteffizienz der Maschine und reduziert den Kraftstoffverbrauch um etwa 7 Prozent.

Zusatz-Schutzblech verbessert Bindeeffizienz unter extremen Bedingungen

Zusatz-Schutzblech (in rot hervorgehoben) unter der Netz-Gummirolle

Dem Netzbindungssystem kann ein optionales Zusatz-Schutzblech hinzugefügt werden. Indem es verhindert, dass Erntegut gegen die Netzsystem-Gummirolle geschleudert wird, beschränkt das Schutzblech die Netzaufwicklung.

Das Schutzblech ist besonders effizient beim Ballenpressen von sehr nassem Erntegut oder bei Verwendung von Zusätzen (die den Anhafteffekt des Ernteguts verstärken).

Unabhängige Einstellung der Ballengröße und -dichte, sowie Maximierung des Ballengewichts

Die grüne Spalte zeigt den Solldurchmesser des Ballen, die schwarze Spalte zeigt den derzeitigen Ballendurchmesser an

Die Ballendichte kann vom ISOBUS-Bildschirm aus über das Proportionaldichteventil eingestellt werden

Die Ballenpressen ermöglichen dem Bediener das Ballengewicht zu erhöhen und die auf den Transport- und Lagerbedarf zurückzuführenden Gesamtkosten zu reduzieren. Der Ballendurchmesser kann vom Bildschirm aus leicht zwischen 1,25 und 1,35 m eingestellt werden. Die Einstellungen (sieben Schritte) ermöglichen eine exakte und schnelle Auswahl. Der Ballendurchmesser wird über kontaktlose Sensoren geregelt, die eine hohe Haltbarkeit und eine fehlerlose Überwachung ermöglichen.

Die Ballendichte und -größe sind bei den Ballenpressenmodellen F441R und C441R nicht direkt miteinander verknüpft. Je nach Erntegut kann der Fahrer unabhängig einen Ballen mit kleinem Durchmesser und größter Dichte, mit einem Durchmesser von 1,3 m und höherer Dichte oder mit großem Durchmesser und geringer Dichte wählen. Ein Manometer an der Vorderseite der Ballenpresse oder an dem Bildschirm übermittelt die Dichte und ist mit dem Dichtekabelbaum verknüpft. Die Dichte kann einfach von dem Bildschirm an dem ISOBUS Ballenpresse, oder durch einen Griff, direkt am Dichteventil an der Vorderseite der Ballenpresse eingestellt werden. Hierfür sind keine Werkzeuge erforderlich.

Der Dichtekabelbaum ist ein geschlossener und isolierter Kreislauf, d. h., es besteht kein durchgehender Ölfluss mit zusätzlichem Leistungsbedarf.

Der Dichteverstärker ist im Boden der Ballenpresse F441R eingebaut. Die hydraulische Vorrichtung hält den hohen Hydraulikdruck in der Dichtehalterung während des kompletten Ballenpressprozesses aufrecht, selbst bei der Nutzung eines Traktors mit reduzierter Hydraulikleistung.

Dank des Verstärkers bleibt die Heckklappe vom Beginn der Ballenbildung bis zum Ende des Bindevorgangs fest geschlossen. Dies verbessert Ballendichte und Ballengewicht. Die Wirkung des Dichteverstärker ist besonders sichtbar bei kleinen Ballen von 1,25 m.

Da sich weniger Luftblasen bilden, wird außerdem eine verbesserte Grünfutterqualität erreicht.

Gedämpfte Klappenzylinder

Die Öffnungs- und Schließbewegung der Klappe wird durch Dämpfungszylinder gesteuert, die sehr schnelle simultane Zyklen bieten und für das Öffnen und Schließen der Klappe etwa 6 Sekunden benötigen (abhängig von der hydraulischen Kapazität des Traktors), und am Ende der Bewegung das durch die Trägheit der Klappe verursachte Verkeilen minimieren. Hohe Maschinenproduktivität bei gleichzeitig geringerer Belastung des Maschinenrahmens.

Einfachere Fahrt durch automatisierte Pressvorgänge

Mehr Fahrkomfort durch automatische Heckklappe

Einfache automatische Aktivierung der Heckklappe

Optional gibt es eine automatische Heckklappe zur Erleichterung des Ballenpressvorgangs für ISOBUS F441R-Ballenpressen (nicht verfügbar mit BaleTrak™ Plus Monitor).

Mit der optionalen automatischen Heckklappe muss der Fahrer die Heckklappe nicht mehr manuell bedienen: Wenn der Wickelvorgang abgeschlossen ist, wird die Heckklappe automatisch geöffnet. Nachdem der Ballen ausgeworfen wurde (die Ballenablage wird über einen Sensor an der Entladerampe kontrolliert), wird die Heckklappe automatisch geschlossen und der Fahrer direkt darüber informiert, dass die Kammer wieder befüllt werden kann. Mit der automatischen Heckklappe bleiben dem Benutzer 1.000 manuelle Eingriffe pro Tag erspart (60 Ballen pro Stunde, zwei Eingriffe pro Ballen, 8 Arbeitsstunden pro Tag) – für deutlich mehr Komfort.

Bei der Arbeit auf Hängen kann die automatische Heckklappe ganz einfach für ein paar Ballen durch den Wechsel auf den Pausenmodus deaktiviert werden. Der Fahrer kann aber mit dem Zusatzsteuergerät (SCV) in allen Fällen sofort wieder die Kontrolle übernehmen, ohne das Display dafür zu brauchen. Der Fahrer kann dann die Ballenpresse in der herkömmlichen Weise verwenden, ohne die Heckklappenposition über das Display anpassen zu müssen.

Für die automatische Heckklappe sind keine zusätzlichen Traktorfunktionen erforderlich (z. B. Load-Sensing oder Zusatzdruckversorgung). Das System verwendet einen durchgehenden Ölfluss (sehr niedriger Energieverbrauch, wenn das SCV korrekt angepasst ist), deshalb kann die automatische Heckklappe auch mit älteren Traktoren oder Traktoren der Einstiegsklasse genutzt werden.

Die automatische Heckklappe hat keine Auswirkungen auf die Bewegung des Traktors und stoppt den Traktor nicht, wenn die Presskammer voll ist. Die optionale Entladerampe muss das Entladen korrekt kontrollieren.

Die Traktor-Ballenpressen-Automatisierung (TBA) vereinfacht das Ballenpressen

Ein einziger Handgriff genügt – das System erledigt den Rest

Alle TBA-Einstellungen können problemlos auf die Fahrergewohnheiten abgestimmt werden

Alle ISOBUS F441R-Ballenpressen werden standardmäßig mit TBA-Funktionalität geliefert (nicht verfügbar mit dem BaleTrak™ Plus Monitor). Ein zusätzlicher TBA-Aktivierungsschlüssel für die Ballenpresse wird nicht benötigt. Dank TBA ist das Pressen der Ballen einfacher als je zuvor, da ein Großteil des Pressvorgangs automatisch gesteuert werden kann. Dies bietet den Fahrern folgende Vorteile:

Höchster Bedienkomfort: Das Pressen erfordert nur noch einen Handgriff statt vier für bis zu 2.000 weniger manuelle Eingriffe pro Tag.
Stets perfekt geformte, hochdichte Ballen: Stunde um Stunde führt das System nach Plan alle Abläufe aus – ein echter Vorteil für unerfahrene Fahrer.
Konstante Ballenqualität dank gleichbleibendem Ballendurchmesser.
Gleichmäßig hoher Durchsatz, da das System im Gegensatz zum Fahrer nicht ermüdet.

In Verbindung mit einem ISOBUS-fähigen John Deere Traktor mit elektrischem Zusatzsteuergerät (E-SCV) und stufenlosem Getriebe (IVT™) kann das System folgende Abläufe übernehmen:

Stoppen des Traktors, sobald die gewünschte Ballengröße erreicht ist
Öffnen der Heckklappe
Auswerfen des Ballens und Schließen der Heckklappe

Der Fahrer muss lediglich den Reversierhebel betätigen und lenken.

Bei ISOBUS-fähigen John Deere Traktoren, die zwar ein elektrisches Zusatzsteuergerät, aber kein IVT-Getriebe (z. B. PowrQuad™-Getriebe oder DirectDrive) besitzen, lässt sich das Öffnen und Schließen der Heckklappe automatisieren.

Durch einfaches Betätigen des Zusatzsteuergeräts, der Bremse oder des Reversierers wird die Automatisierung unterbunden. Auf diese Weise kann das automatisierte Öffnen und Schließen der Heckklappe beispielsweise in hügeligem Gelände vorübergehend unterbrochen werden. TBA erfordert keine zusätzlichen SCV-Stecker, Load-Sensing oder Zusatzdruckversorgung.

Für TBA muss die optionale Entladerampe das Entladen korrekt kontrollieren. Das TBA-System lässt sich ganz nach den Gewohnheiten des Fahrers einstellen. Beschleunigung und Verzögerung können problemlos vom Monitor aus eingestellt werden.

Auch wenn pressenseitig kein Aktivierungsschlüssel erforderlich ist, kann je nach Spezifikation des John Deere Traktors unter Umständen eine traktorseitige Aktivierung benötigt werden.

Einfachere Instandhaltung steigert die Zuverlässigkeit

Abdeckungen aus einem Stück ermöglichen komfortablen Zugang zu den Komponenten

Klapptür

Flügelöffnung für einfachen Zugang

Die F441R besitzt eine Abdeckung aus einem Stück mit einer Flügelöffnung, die einen vollständigen Zugang zu den seitlichen Komponenten der Ballenpresse ermöglicht. Für die Wartung der Ballenpresse müssen keine weiteren Bleche entfernt werden.

Die Abdeckungen der F441R bestehen aus doppelt beschichtetem Kunststoff und bieten hohe Steifigkeit und lange Haltbarkeit. Die Gaszylinder erleichtern das Öffnen und arretieren die Flügelöffnung sicher im geöffneten Zustand. Der eingebaute Griff ermöglicht das Öffnen und Schließen sogar für kleinere Bediener. Die Innenbeschichtung (schwarz) wurde speziell so konzipiert, dass ein Ansammeln von Erntegut verhindert wird.

Eine automatische Kettenschmierung erhöht die Lebensdauer der Komponenten

4-l-Tank

Unabhängige Einstellungen für alle Ketten

Die Ballenpresse F441R ist standardmäßig mit einer automatischen Kettenschmierung zur Erhöhung der Lebensdauer der Ballenpresse ausgestattet.

Diese Vorrichtung verfügt über einen großen, 4 l umfassenden Tank, der für hohe Autonomie sorgt. Die Pumpe sorgt für die fortlaufende Schmierung aller Ketten, sobald die Zapfwelle (PTO) zugeschaltet wird. Die ausgegebene Menge kann individuell und exakt eingestellt werden. Die volumetrische Pumpe garantiert die korrekte Schmierung jeder Kette, auch wenn diese einige Zentimeter oder weiter von der Pumpe entfernt ist.

Sie ist für den Betrieb mit dem Multi-Luber Bio-Öl von John Deere konzipiert, das über das Ersatzteilprogramm verfügbar ist.

Durch Schmieren der Bank werden die meisten Schmiernippel geschmiert.

Mehrere Schmiernippel an einer Stelle

Die F441R verfügt standardmäßig über einen Schmierblock. Die meisten Schmierstellen sind in Vorrichtungen zusammengefasst und versorgen die Lager mit Fett. Die Ausfallzeiten durch die täglichen Wartungsarbeiten werden erheblich verringert und gleichzeitig verbessert sich der Bedienkomfort.

Das automatische Fettschmiersystem mit Kartusche ist eine günstige und komfortable Lösung

Standard Schmierkartusche in das Stahlrohr eingeführt

Stahlrohr in das Schmiersystem eingeführt

Die F441R kann optional mit einer automatischen Schmierpumpe mit Kartusche ausgestattet werden, durch die der tägliche Wartungsaufwand entfällt. Die Pumpe wird hydraulisch gesteuert und versorgt die Zwischenbereiche bei jedem Öffnungs- und Schließzyklus der Heckklappe mit einer einstellbaren Schmiermenge.

Das System kann durch das Einsetzen einer Standardschmierkartusche (400 g) in das Stahlrohr leicht befüllt werden. Dieses System ermöglicht eine saubere und effiziente Lösung und bietet dabei Autonomie für zwei bis sieben Tage.

Eine mechanische visuelle Warnanzeige auf dem vorderen Blech der Ballenpresse weist den Fahrer darauf hin, die Kartusche zu wechseln, wenn sie leer ist.

HINWEIS: Diese Einrichtung ist mit allen Monitortypen kompatibel und benötigt keine ISOBUS-Fähigkeit.

Das automatische ISOBUS-Schmiersystem mit Tank bietet erweiterte Einstellungen und eine hohe Autonomie

Schmierölkapazität 1200 g

Alle Einstellungen können über das Display vorgenommen werden

Die F441R kann für anspruchsvolle Anwender mit einem hochwertigen, automatischen Schmiersystem ausgerüstet werden. Was die Kartuschenlösung betrifft, versorgt diese Pumpe alle Schmierstellen, die tägliche Wartung benötigen. Diese Option bietet verschiedene Vorteile:

Hohe Autonomie durch 1200 g Schmierstoff (drei Standardkartuschen). Nachfüllen ist nur wöchentlich oder einmal im Monat notwendig.
Nachfüllen ist über den Standardschmiernippel möglich.
Das Nachfüllen ist über einen speziellen Anschluss mit hohem Durchsatz möglich, wodurch die Stillstandszeiten reduziert werden können (Schnellnachfüllpumpe als Nachrüstsatz verfügbar).
Die Schmierzeit und die Zykluszeit kann von dem Monitor aus eingestellt werden.
Die Aktivierung der Schmierung kann vom Monitor aus erfolgen.
Der Schmierprozess wird am Bildschirm angezeigt.

Dieses Gerät verwendet eine elektrische Pumpe und einen ISOBUS-Monitor. Diese Auswahlmöglichkeit ist bei den Optionen mit BaleTrak™ Plus Monitor oder Anbaugeräte-Display 1100 nicht verfügbar.

Einfachere Wartung mit Werkzeugkasten

Praktische Lage des Werkzeugkastens

Für die Ballenpresse F441R ist optional ein Werkzeugkasten erhältlich. Dieses Gerät ermöglicht das Verstauen von häufig zur Wartung der Ballenpresse verwendetem Werkzeug wie Schmierölpumpe, Schraubenschlüssel oder Schraubenzieher. Der Werkzeugkasten ist an der Vorderseite der Ballenpresse leicht zu erreichen.

Das Vision-Paket verbessert das Fahrerlebnis beim Ballenpressen

LED-Beleuchtung

Hochauflösende Kamera

GreenStar™ 3/Gen 4 Display mit Kameravorbereitung

Bediener behalten das Pressen von Ballen mit der aktualisierten Videokamera der Ballenpresse F441R mit Vision-Paket komfortabler und genauer im Auge.

Vorteile der werkseitig eingebauten Kamera:

Höhere Auflösung mit 77 Prozent mehr Pixeln
Größerer Blickwinkel von 120 Grad anstatt 90 Grad
Nachtsichtfunktion dank Infrarot-LEDs
Bessere Sicht bei sehr hellen Umgebungen oder solchen mit hohem Kontrast
Integrierte Heizung verhindert die Bildung von Tautropfen auf dem Objektiv, die das klare Bild auf dem Bildschirm trüben würden
10 m langer Kabelbaum für bequemen Anschluss

Das Bild der Kamera konzentriert sich auf den Abladevorgang der Ballenpresse F441R.

Eigener Bildschirm mit einer Kameraansicht

Eigener Bildschirm mit vier Kameraansichten

Wenn Sie keinen John Deere Traktor mit dem 4240 Universal-Display oder GreenStar™ 3/Gen 4 integriertem CommandCenter™ einsetzen, ist ein eigener Bildschirm erhältlich.

Klares Bild des 17,8 cm großen, hochauflösenden Farbbildschirms im 16:9-Format
Kompatibel mit bis zu vier Kameras, deren Bildsignale entweder gleichzeitig auf dem geteilten Bildschirm angezeigt oder umgeschaltet werden können
Einstellfunktionen für Helligkeit und Kontrast ermöglichen optimale Bilddarstellung
Bildschirmentspiegelung als Blendschutz

Für Kundenbedürfnisse mit großer Monitorauswahl

4240 Universal-Display verbessert den Fahrerkomfort

4240 Universal-Display mit F441R-Haupt-Arbeitsseite

Spezieller Kabelbaum zur Verbindung des ISOBUS-Steckers der Ballenpresse mit dem Display

GreenStar™ 4240 Anschluss über Kabinenkabelbaum (mitgeliefert)

GreenStar™ 4240 Anschluss über Eckpfostenkabelbaum (mitgeliefert)

Die Ballenpresse F441R kann mit verschiedenen Monitoren/Displays ausgestattet werden. Als höchste Ausstattungsvariante des Ballenpressensortiments kann das 4240 Universal-Display bestellt werden. Dieser Monitor verfügt über ein Farbdisplay mit einer Diagonale von 21,5 cm. Durch den Touchscreen ist eine intuitive und benutzerfreundliche Oberfläche gegeben, die es dem Fahrer ermöglicht, Folgendes ganz einfach anzupassen und zu steuern:

Einstellung und Status des Ballendurchmessers
Einstellung und Status der Ballendichte
Klappen- und Ballenposition
Garn-/Netzeinstellungen und Status
Management und Status des absenkbaren Bodenblechs
Messermanagement und Status
Automatische Bedienung der Heckklappe
Management der Traktor-Ballenpressen-Automatisierung
Management der Rückfahrkamera (spezieller Kabelbaum ist hinzuzufügen)
Schmierparameter und Status, wenn die Option automatische Schmierung ausgewählt ist
Ballenzähler (99 zurücksetzbare Optionen + eine Option der Gesamtballenzahl)
Video (bei Befestigung am Kabineneckpfosten eines John Deere Traktors und Verbindung mit dem optionalen Vision Paket ist der spezielle Trennwand-Display-Kabelbaum PFP17673 erforderlich)
Kabelbaum- und Sensorstatus

Das 4240 Universal-Display bietet erweiterte Funktionen für das Spurführungssystem, Spritzmanagement, Farmmanagement und FarmSight™ Anwendungen.

Zur Verwendung mit ISOBUS- oder Nicht-ISOBUS-Traktoren wird das optionale 4240 Universal-Display mit den folgenden Komponenten geliefert:

4240 Universal-Display
ISOBUS-Stecker zur Verbindung von Ballenpresse und Traktorheck
Anschluss ISOBUS-Stecker von der Ballenpresse zum Display-Kabelbaum (12-V-COBO®-Stecker erforderlich)
Verbindung vom Eckpfosten der Traktorkabine zum Monitorkabelbaum

HINWEIS: Die Monitorhalterung wird nicht mitgeliefert und muss separat bestellt werden.

Lösung ohne Monitor für moderne ISOBUS-Traktoren

Nur einstecken und pressen

Verbindung der Ballenpresse zum eingebauten Display in der Traktorkabine

Fahrer, die bereits über ein im Traktor integriertes ISOBUS-Display verfügen, müssen keine zusätzlichen Komponenten kaufen. Die Ballenpresse F441R mit ISOBUS-Version kann ohne Monitor bestellt werden. Die Ballenpresse wird in diesem Fall mit einem ISOBUS-Stecker geliefert, der mit dem hinteren ISOBUS-Anschluss des Traktors verbunden werden muss.

Anbaugeräte-Display 1100 als optisch ansprechende und günstige Lösung

Anbaugeräte-Display 1100

Alle Parameter deutlich sichtbar

Anschluss des Anbaugeräte-Displays 1100 über Kabinenkabelbaum (mitgeliefert)

Für die Ballenpresse F441R ist das Anbaugeräte-Display 1100 mit einer Bildschirmdiagonale von 11 cm (4,3 in) und hochauflösendem Farbdisplay als Sonderzubehör erhältlich. Die angezeigten Symbole und Informationen wurden optimiert, um das Ablesen zu erleichtern.

Das Anbaugeräte-Display 1100 bietet:

Einstellung und Status des Ballendurchmessers
Einstellung und Status der Ballendichte
Klappen- und Ballenposition
Netzeinstellungen und Status
Management und Status des absenkbaren Bodenblechs
Messermanagement und Status
Automatische Bedienung der Heckklappe (wenn Option ausgewählt ist)
Schmierparameter und Status, wenn die Option "automatische Schmierung" ausgewählt ist (99 zurücksetzbare Ballenzähleroptionen und eine Option der Gesamtballenzahl)
Volltext-Fehlermeldungen
Kabelbaum- und Sensorstatus

Das Anbaugeräte-Display 1100 ist ein ISOBUS-Display und arbeitet mit einer ISOBUS-Version der Ballenpresse F441R zusammen.

Das Anbaugeräte-Display 1100 ermöglicht dem Fahrer keinen Betrieb der Ballenpresse mit Traktor-Ballenpressen-Automatisierung.

Weitere zusätzliche Anwendungen wie das Spurführungssystem können über diesen Monitor nicht verwaltet werden. Die Monitorhalterung wird nicht mitgeliefert und muss separat bestellt werden.

BaleTrak™ Plus Monitor als benutzerfreundliche Lösung

BaleTrak Plus Display

Die F441R verfügt in der Grundausstattung über BaleTrak Plus (mit Ausnahme der MaxiCut HC 25 Premium Version). Dieses robuste Display bietet folgende Funktionen:

Einstellung und Status des Ballendurchmessers
Klappenpositionsstatus
Netzeinstellungen und Status
Management des absenkbaren Bodenblechs
Messermanagement
Ballenzähler (fünf zurücksetzbare Ballenzahleinstellungen plus eine Gesamtballenzahl)

Die Informationen können komfortabel auf einer großen, schwarz-weißen Flüssigkristallanzeige (LCD) abgelesen werden.

Der BaleTrak Plus Monitor kann nicht mit der ISOBUS-Version der Ballenpresse F441R kombiniert werden. Die Monitorhalterung ist nicht im Lieferumfang enthalten und muss separat bestellt werden.

Der BaleTrak Plus Monitor kann nicht in Verbindung mit der MaxiCut HC 25 Premium Schneideinrichtung angeboten werden. Er ist nicht kompatibel mit der automatischen Heckklappenoption und kann nicht mit der Traktor-Ballenpressen-Automatisierung betrieben werden.

Monitorhalterung für John Deere Traktoren 5XXX, 6XXX und 7XXX

Monitore werden modellunabhängig ohne Halterung ausgeliefert.

Eine Halterung zur Befestigung des Monitors in einer Ecke oder an einer Seite der Kabine ist für die Traktorserien 5XXX, 6XXX und 7XXX von John Deere erhältlich.

Diese Monitorhalterung kann auch als Nachrüstsatz geliefert werden.

Monitorhalterung für John Deere SG2 Kabine und andere Marken

Universal-Monitorhalterung (nicht für John Deere Traktoren der Serien 5XXX/6XXX/7XXX)

Monitore werden ohne Halterung ausgeliefert.

Eine Halterung zur Befestigung des Monitors in der Kabine ist für folgende Traktoren erhältlich:

John Deere mit SG2 Kabine (Produktion vor 1992)
Alle anderen Marken mit spezifischen Modifikationen

Diese Monitorhalterung kann auch als Nachrüstsatz geliefert werden.

Batteriekabelbaum für 12-V-Stromversorgung des Monitors

Batteriekabelbaum

Für Traktoren, die über keinen dreipoligen 12-V-COBO-Ausgang verfügen, wird ein Universal-Batteriekabelbaum als Zusatzausstattung angeboten. Dieser elektrische Kabelbaum ist mit der Traktorbatterie verbunden und liefert über einen genormten Stecker eine 12-V-Stromversorgung an den Monitor.

Der Batteriekabelbaum ist nur als Paket für die Nachrüstung von mehreren Traktoren verfügbar.

COBO ist eine Marke der C.O.B.O. S.P.A. Joint Stock Company Italy.

Verringerung der Bodenverdichtung mit breiten Reifen

Große Reifenauswahl für alle Kundenbedürfnisse

Reifenauswahl für F441R

Agronomie, Witterungsbedingungen und Straßen sind bei der Wahl der Reifen zu beachten. Um diese Anforderungen zu erfüllen, bietet die Serie F441R eine breite Auswahl an Reifen von 45,7 cm schmalen bis zu den großen 600/50/22,5 Reifen. Diese Vielfalt garantiert einfache Feldeinfahrt, Fahren auf unebenen Straßen und geringere Beschädigung der grasbedeckten Rasenbereiche.

600/50R22,5 eignet sich für feuchte Bedingungen

600/50R22,5 Spurweite

Das Modell F441R kann als Option mit extrabreiten Radialreifen 600/50R22,5 mit den folgenden Vorteilen geliefert werden:

600 mm breite Reifen ermöglichen das Arbeiten bei sehr nassen Bedingungen
Großer Durchmesser von 1,17 m ergibt einen geringen Traktionsaufwand
Radiale Laufflächengestaltung erhöht den Komfort beim Straßentransport und begrenzt den Verschleiß
Profil für hohen Grip verbessert das Arbeiten bei hügeligen Bedingungen

Die Gesamtbreite der Ballenpresse mit 600/50R22,5 Reifen beträgt 2,77 m.

Der geringe Druck der Reifen 520/55/R22,5 schränkt die Bodenbelastung ein

500/55R22,5 Spezialprofil

Ergänzend zu den extra breiten Reifen bietet John Deere für die F441R einen leistungsstarken Reifen als Sonderzubehör an. Die 520/55R22,5 Reifen bieten mehrere Vorteile:

Die Reifen mit einem Durchmesser von 1,14 m sorgen für gute Traktion und niedrigen Kraftstoffverbrauch
Die 52 cm breiten Reifen verringern Bodenschäden
Die radiale Laufflächengestaltung kombiniert mit dem niedrigen Reifendruck sorgt für geringe Bodenverdichtung.
Die radiale Laufflächengestaltung erhöht die Effizienz und die Haltbarkeit beim Straßentransport.
Das spezielle Reifenmuster verbessert die Haftung der Reifen während der Arbeit an Hängen.

Die Gesamtbreite der Ballenpresse mit 520/55R22,5 Reifen beträgt 2,60 m.

500/55-20 sind eine Universallösung

500/55-20 Profil

Die 500/55-20 Reifen stellen eine Universallösung dar:

Die Breite von 51,5 cm begrenzt Bodenbeschädigungen
Der Durchmesser von 106 cm bietet einfache Traktion
Die hohen Seitenwände der Reifen bieten gute Flotationsfähigkeiten

Die Gesamtbreite der Ballenpresse mit 500/55-20 Reifen beträgt 2,60 m.

16/70-20 Reifen mit Fischgrätenmuster für spezifische Bedürfnisse

16/70-20 Fischgrätenmusterprofil

Die 16/70-20 Reifen mit Fischgrätenmuster wurden für spezielle Anwendungen wie nasse Reisfelder oder sehr schmutzige Bedingungen entwickelt. Das Fischgrätenmuster garantiert eine perfekte Reifenrotation auch bei sehr matschigen oder nassen Bedingungen und beschränkt seitlichen Maschinenschlupf bei der Arbeit am Berg.

Die 16/70-20 Reifen mit Fischgrätenmuster bieten einen großen Durchmesser von 110 cm bei einer sehr geringen Maschinenbreite (2,48 m Gesamtbreite).

15/70-18 Reifen

15/70-18 Reifen gehören bei der Ballenpresse F441R zur Grundausstattung. Die Reifen haben einen großen Durchmesser von 1 m und eine Breite von 39 cm. Die Gesamtbreite der Ballenpresse mit 15/70-18 Reifen beträgt 2,38 m.

F441RBallenpressen mit fester Kammer

TEILEN

BALLENPRESSEN IN DER PREMIUM KLASSE

Hauptmerkmale
