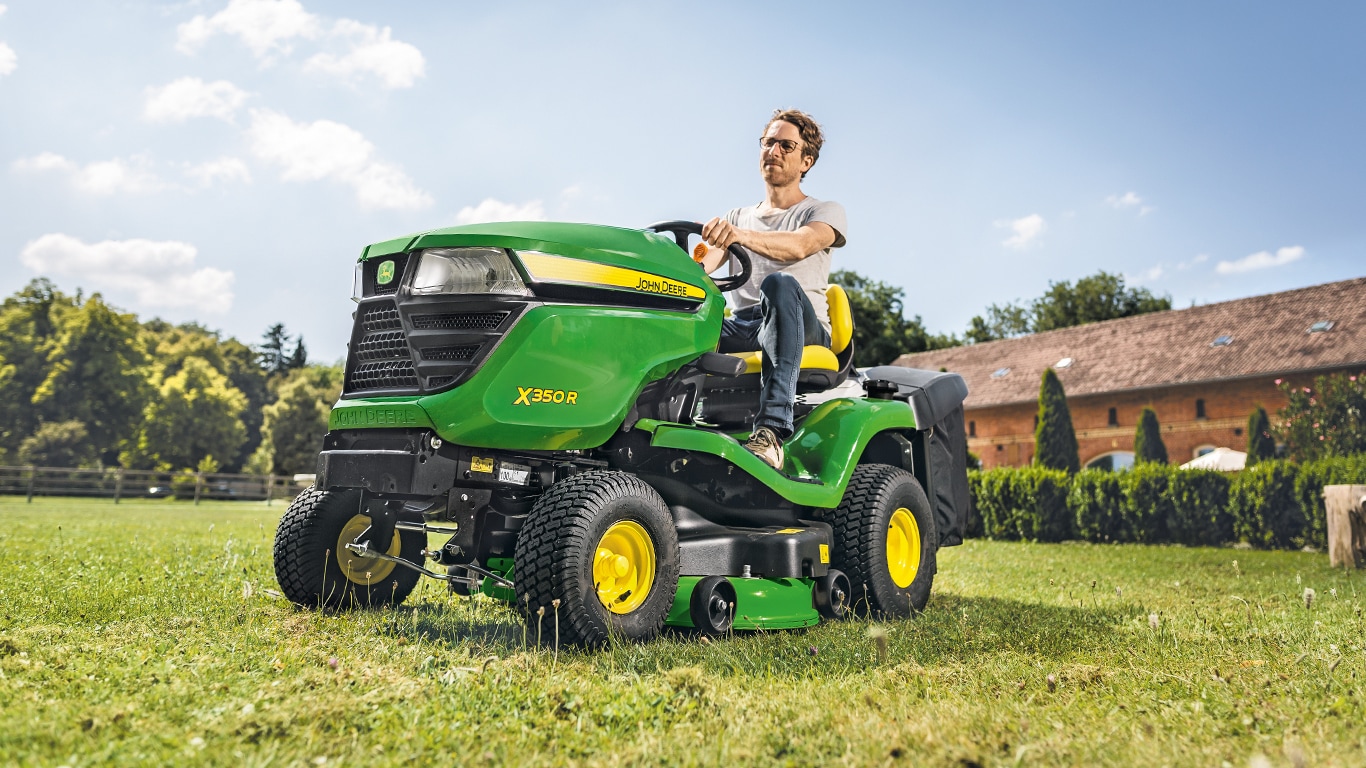

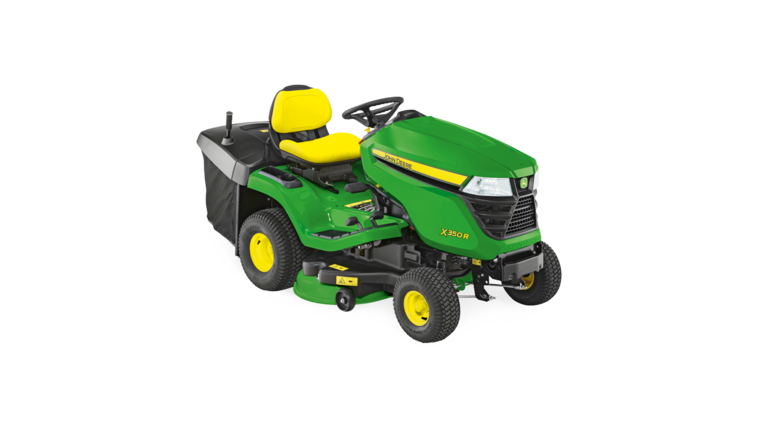

X350R | Serie X300 | Rasentraktoren

Motor bietet konstante Leistung und Zuverlässigkeit mit luftgekühltem Zweizylinder-V-Design

Zweizylinder-V-Motor mit 14,1 kW bei 3100 1/min

Der Traktor verfügt über ein iTorque™-Antriebssystem, eine Kombination von Motormerkmalen und ein exklusives Motorhaubendesign, die für hervorragende Leistungskraft, gleichmäßige Kühlung und lange Nutzungsdauer sorgen.

Ein großer Motor mit 726 cm³ und 14,1 kW bei 3100 1/min bietet hohe Leistung und Drehmoment für beste Arbeitsergebnisse. Der größere und leistungsstärkere Motor erlaubt zudem den Betrieb des Motors bei einer geringeren Drehzahl von 3100 1/min, um die Geräuschentwicklung während des Betriebs zu reduzieren.

Hauptmerkmale des Motors:

14,1 kW bei 3100 1/min
Großer Hubraum von 726 cm³
Zu den Qualitätsmerkmalen gehören:
- Zylinderlaufbuchse aus Gusseisen
- OHV-Motor
- Druckumlaufschmierung
- Ölfilter austauschbar
- Zweistufiger Luftfilter
Zweizylinder-V-Motor:
- Hervorragende Leistung und exzellentes Fahrverhalten
- Problemloser Motorstart
- Ruhige Fahrweise

Lichtmaschine mit Schwungrad

Die Leistung der Lichtmaschine mit Schwungrad reicht aus, um mühelos die Batterie zu laden und die elektrischen Anlagen wie Beleuchtungselemente mit Strom zu versorgen:

12-A-Ladekapazität
Die Regelung sorgt dafür, dass die Batterie immer voll geladen ist, jedoch niemals überladen wird.

Kraftstofftank verfügt über einen großen Einfüllstutzen an bequem erreichbarer Stelle

Großer Einfüllstutzen

Der große Einfüllstutzen mit einem Durchmesser von 7,6 cm macht das Auftanken einfach:

Position am linken Kotflügel
Reduziert das Auslaufen von Kraftstoff
Fassungsvermögen 7,6 l
Die Anzeigeleuchte für niedrigen Kraftstoffstand auf dem Armaturenbrett warnt den Fahrer, wenn der Kraftstoffvorrat zur Neige geht

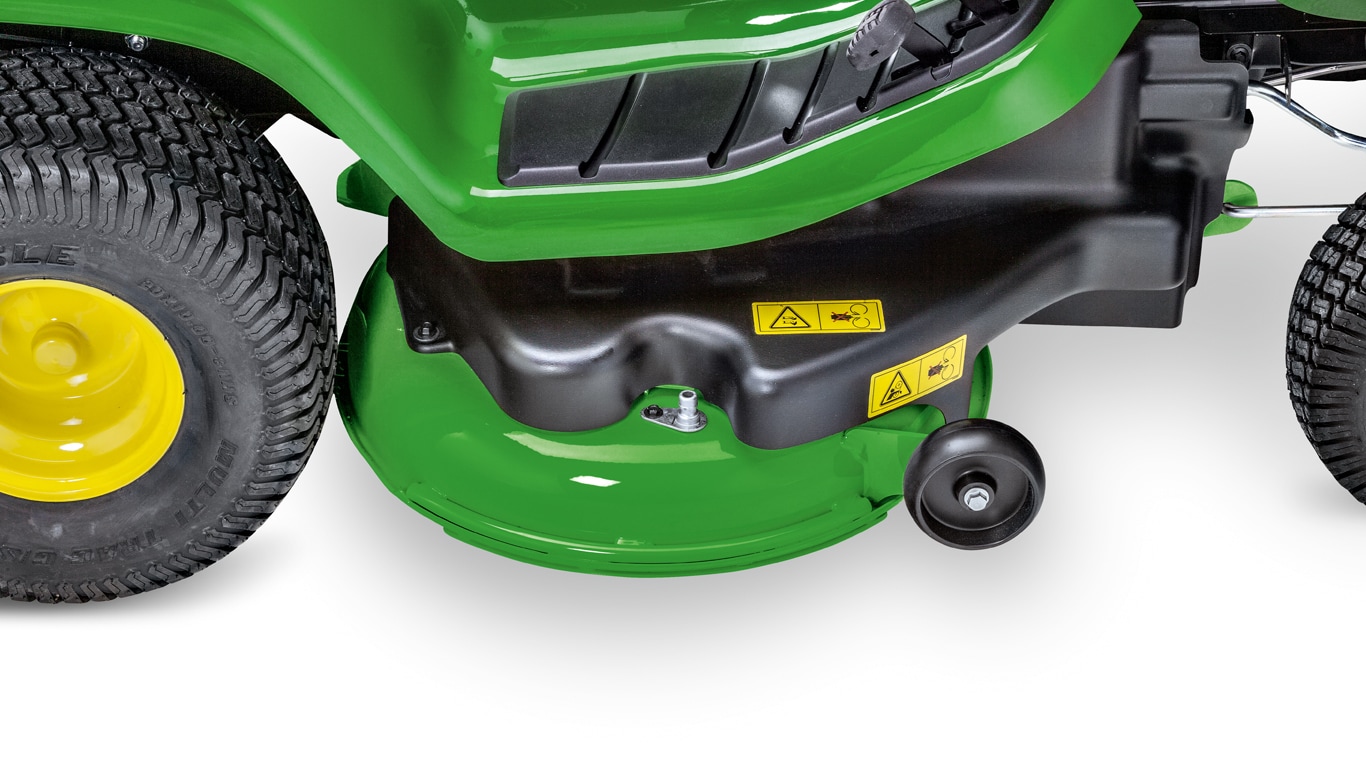

Sauberer Schnitt durch 107-cm-Mähwerk mit Heckauswurf und hinterem Grasfangbehälter

107 cm breites Mähwerk mit Heckauswurf

X350R 107-cm-Mähwerk

Die innovative Konstruktion des 107-cm-Mähwerks mit Edge™ Heckauswurf kombiniert die besten Merkmale für zuverlässiges und überlegenes Mähen, Aufnehmen sowie Mulchen von Grasschnitt und Laub:

Das Mähwerk ist aus 3 mm dickem Stahl gepresst, um glatte Konturen für ein hochwertiges Erscheinungsbild und eine hervorragende Leistung zu ermöglichen.
Ein einfach anzubringender und abzunehmender Mulchstopfen ist serienmäßig im Lieferumfang enthalten.
- Die im Lieferumfang enthaltenen Messer AM147289 bieten optimale Aufnahmeleistung und Heckauswurf sowie gute Mulchergebnisse bei zahlreichen Arbeitsbedingungen. Für optimales Mulchen stehen auch weiterhin die Mulchmesser AM140332 zur Verfügung.
Da der Mäher keinen seitlichen Auswurfschacht hat, kann er problemlos auf beiden Seiten wirkungsvoll mähen.
- Weiterer Vorteil: Das kompakte Mähwerk nimmt wenig Stauraum in Anspruch.
Ein handelsüblicher Keilriemen und eine Messerkonstruktion ohne zeitliche Einschränkung sorgen für hohe Zuverlässigkeit und reibungslosen Betrieb.
Versetzte Mähmesser ermöglichen eine Überlappung der Messer unter Verwendung eines ganz normalen Keilriemenantriebs.
- Die Messer schneiden sauber, ohne gegeneinander schlagen zu können.
Ein Hochleistungs-Keilriemen und eine große, federgesicherte Riemenscheibe übertragen die Kraft wirkungsvoll und zuverlässig auf die Mähmesser.
Drei Räder stabilisieren das Mähwerk und verringern die Gefahr, den Untergrund aufzureißen.
Die Schnitthöheneinstellung in Stufen von 6,4 mm ermöglicht den Mähbetrieb bei stets optimaler Schnitthöhe.
Ein schnell einstellbares Nivellierungssystem erleichtert die stets korrekte Ausrichtung des Mähwerks.

Konturangepasstes Mähwerk mit Auswurfmesser, 92-cm-Mähwerk für X135R abgebildet

Die Unterseite des Mähwerks ist konturangepasst und frei von Hindernissen, um eine optimale Schneid- und Aufnahmeleistung zu erzielen:

Die Schnittabfälle strömen gleichmäßig um das Mähwerk und dann den Auswurfschacht hinauf in den Grasfangbehälter.
Die Ablagerung von Grasschnitt ist auf ein Minimum reduziert, um eine einfache und stets wirkungsvolle Reinigung zu ermöglichen.
Die besonders geformten Auswurfmesser (serienmäßig enthalten) verfügen über große Flügel, die die Schnittabfälle in den Auswurfschacht und in den Grasfangbehälter schleudern.
Der Mäher füllt den 300-l-Grasfangbehälter mit einer großen Menge von Grasschnitt und Laub.

Optionales Schwadblech für den Heckanbau

Optionales Schwadblech im Betrieb

Das optional erhältliche Schwadblech (BM25065) kann leicht anstelle des Grasfangbehälters montiert werden:

Werkzeugfreie Installation
Wirft das Mähgut in einem gleichmäßigen Muster hinter dem Traktor aus

Waschanschluss

Das abgebildete Beispiel mit Schlauchadapter ist serienmäßig nicht im Lieferumfang enthalten und separat erhältlich

Auf beiden Seiten des Mähwerks befinden sich Waschanschlüsse, um Wasser zur Unterseite des Mähwerks zu leiten, sodass es nach der Verwendung leicht gereinigt werden kann:

Die Waschanschlüsse sind mit Schnellkupplungen für den raschen Anschluss von Schläuchen ausgestattet.
Schließen Sie die Schläuche nacheinander an den Waschanschlüssen zu beiden Seiten des Mähers an, und nehmen Sie den Mäher in Betrieb, um ihn zu reinigen.
Über die Waschanschlüsse werden sowohl die Unterseite des Mähwerks als auch der Auswurfschacht gereinigt.
Die Waschanschlüsse sollten möglichst unmittelbar im Anschluss an die Mäharbeiten verwendet werden.
Durch den Betrieb des Mähwerks bei laufendem Wasser wird verbliebener Grasschnitt entfernt.
Die Verwendung der Waschanschlüsse verhindert, dass sich Material ansammelt, das die Leistung bei der nächsten Verwendung des Mähers beeinträchtigen könnte.

Ein Adapter zum Anschluss des Wasserschlauchs an den Waschanschluss ist separat erhältlich.

Mulchstopfen serienmäßig enthalten

Anstelle des Grasfangbehälters kann auch ganz einfach ein Mulchstopfen angebracht werden:

Ab Modelljahr 2017 ist im Lieferumfang des X350R serienmäßig ein Mulchstopfen enthalten (SN 20.001–).
Der Mulchstopfen eignet sich insbesondere gut für Arbeiten, bei denen das Aufnehmen von Grasschnitt und Laub nicht gewünscht wird. Der hintere Grasfangbehälter lässt sich leicht ausbauen, um an seiner Stelle den Mulchstopfen zu montieren.
Der Stopfen verschließt die Öffnung unten am Mähwerk, sodass kein Material in den Auswurfschacht gelangt.
Die im Lieferumfang enthaltenen Messer AM147289 bieten optimale Aufnahmeleistung und Heckauswurf sowie gute Mulchergebnisse bei zahlreichen Arbeitsbedingungen.

Für optimales Mulchen stehen auch weiterhin die Mulchmesser AM140332 zur Verfügung.

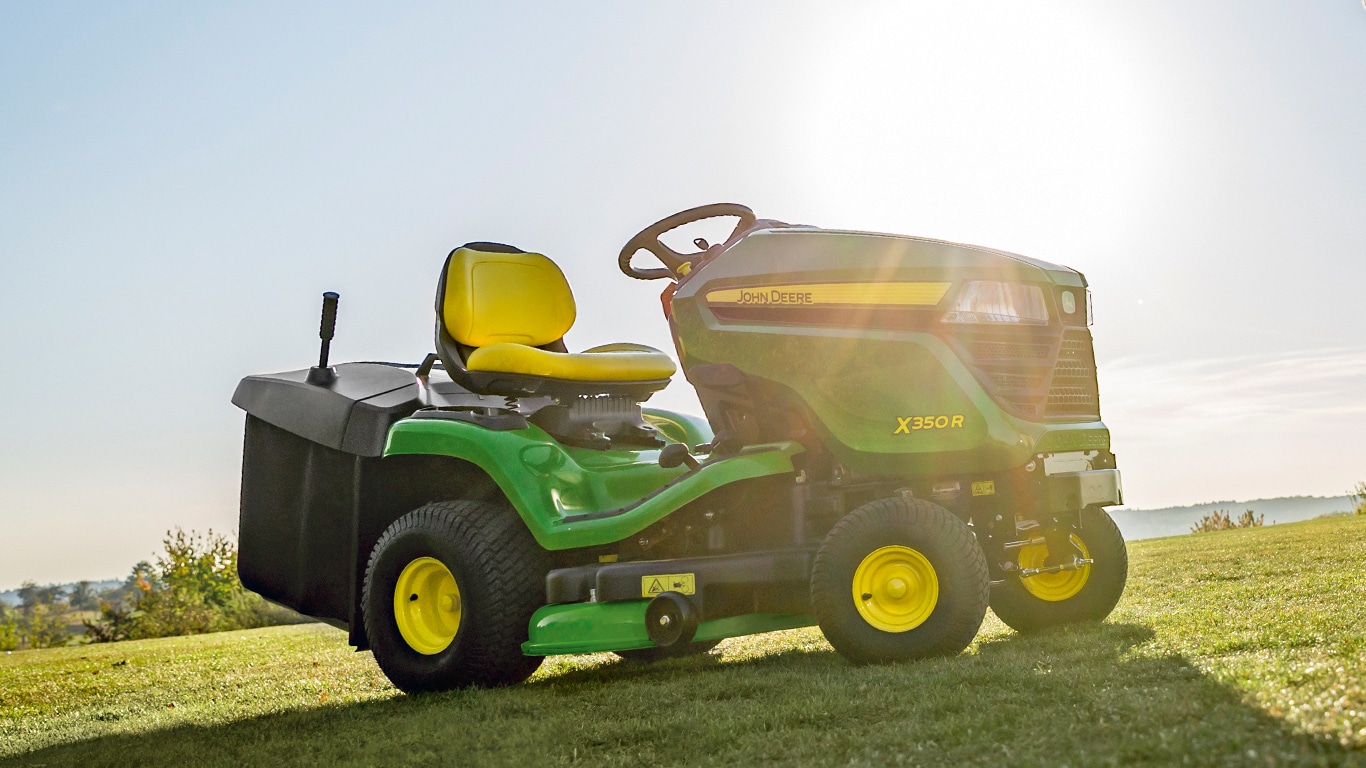

Heck-Grasfangbehälter hat große Kapazität und ist leicht zu leeren

Hopper easily emptied from operator seat

Long handle gives good leverage

Durable 300-L (8.5 bu) hopper empties completely

Das innovative Design des Heck-Grasfangbehälters setzt einen hohen Standard für Sammelsysteme:

Der Grasfangbehälter besteht an den erforderlichen Stellen aus widerstandsfähigem Stoff, um Flexibilität zu gewährleisten.

Grasfangbehälter-Transport

Der Grasfangbehälter wird zum effizienten Transport in den Traktor gelegt

Grasfangbehälter mit hoher Kapazität

Der Grasfangbehälter wird in der Versandkiste mit dem Traktor versandt.

Minimiert die Speditionskosten
No extra carton material, which reduces disposal cost

Der Grasfangbehälter besteht aus robusten Materialien und ist versiegelt, um den Fahrer vor Staub zu schützen.

Lenkung mit mühelos bedienbarem Segment- und Ritzelsystem

Qualitativ hochwertiges Lenksystem für einfache Bedienung

Der X350R wurde für einfaches Wenden konzipiert

Ein hoch belastbares Segment- und Ritzel-Lenksystem mit qualitativ hochwertigen Lagern gewährleistet über die gesamte Nutzungsdauer des Traktors hinweg eine einfache und präzise Steuerung:

Wenderadius von 42 cm (16,5") bietet gute Manövrierfähigkeit.
Leichtgängige Lenkung fördert Effizienz beim Mähen und Bequemlichkeit für den Bediener.

Leichtgängige Lenkung

Eine leichtgängige Lenkung ist wichtig, um das Mähen für den Bediener zu einem angenehmen Erlebnis zu machen:

Ein größeres Lenkrad mit einem Durchmesser von 36 cm (14") bietet einen bequemen Griff für einfaches Wenden.
Ein längeres Zahnsegment gewährleistet eine verbesserte (erhöhte) Lenkübersetzung.
- Eine höhere Lenkübersetzung erleichtert das Drehen des Lenkrads.
Kugelgelenke an beiden Enden der Spurstange und der Lenkschubstange sorgen länger für präzise Lenkung.
Die längere Lenkschubstange verbessert die mechanischen Vorteile des Lenksystems über den gesamten Bewegungsbereich hinweg.
Das Zahnsegment dreht sich auf einer Welle und nicht einem Lager.
- So ist ein korrektes Greifen der Zähne gewährleistet und das Lenken wird einfacher, da die Lenkung nicht blockiert.
Greaseable front steering spindles reduces friction and improves wear through time

Integrierte hydrostatische Transaxle-Einheit sorgt für Effizienz

Transaxle-Einheit Kanzaki® K46

Die hydrostatische Tuff Torq®-Transaxle-Einheit umgibt die Aggregate der hydrostatischen Pumpe und des Elektromotors mit einem einzigen Gehäuse gemeinsam mit den Differential- und Achsengehäusen:

Dieses hoch effiziente Design reduziert die Anzahl der Dichtflächen und minimiert mögliche Lecks.
Die Transaxle-Einheit entspricht im Wesentlichen der beim Traktor X300 zum Einsatz kommenden Einheit. Die hier verwendete Einheit ist jedoch umgedreht und das Fahrtrichtungsgestänge ist so gestaltet, dass es mit dem Heckauswurfsystem funktioniert.

Aufgrund der Bedienung mit Pedalen arbeitet das hydrostatische Getriebe ähnlich wie ein Automatikgetriebe beim Pkw. Daher wird es häufig auch als Automatik beschrieben:

Der Einsatz der neuesten Ventildesigns hat den Geräuschpegel deutlich reduziert.
Große Pumpen- und Elektromotoraggregate gewährleisten einen effizienten Betrieb und eine lange Nutzungsdauer.

Freilaufventil

Bequemes Freilaufventil

Das Bedienelement für das Freilaufventil befindet sich in der Nähe der hinteren Anhängeplatte des Traktors und ist so gut sichtbar und einfach zu bedienen.

Kanzaki und Tuff Torq sind Marken der Kanzaki Kokyukoki Mfg. Co., Ltd.

Bedienelemente sind benutzerfreundlich angeordnet und einfach zu finden

Fahrersitz

Anzeigefeld

Das geschwungene Armaturenbrett weist ein klares und attraktives Erscheinungsbild mit ergonomischen und bedienfreundlichen Elementen auf:

Die Bedienelemente sind dank farblicher Kennzeichnung vom Bediener einfach zu erkennen.
Die Bedienelemente sind logisch angeordnet und problemlos zu erreichen.
Der Bediener kann bei dem Zapfwellenschalter (PTO) für eine einfache Aktivierung mit der Hand – wie bei einem T-Griff – darunter greifen und hochziehen.
Der Schalter zur Aktivierung des Mähwerks beim Rückwärtsfahren (RIO) ist ein gut sichtbarer und einfach zu bedienender gelber Knopf.
Um den Betrieb der Schneefräse zu erleichtern, kann der Schalter zur Aktivierung des Mähwerks beim Rückwärtsfahren (RIO) mit der gleichen Hand bedient werden, mit der auch die Schneefräse angehoben oder verriegelt wird.
Die Arretierung der Mähwerks-Aushebung und der Feststellbremse erfolgt über eine Dreh-Bewegung mit geringem Kraftaufwand bei der Betätigung.
Die Geschwindigkeitsfixierung wird per Knopf betätigt.
Separate Bedienelemente für die Motordrehzahl und den Choke (Startklappe) erleichtern das Starten und Warmlaufen des Motors bei kaltem Wetter.
- Der Choke verfügt über eine Federrückstellung, um zu verhindern, dass der Traktor versehentlich mit teilweise geschlossenem Choke gefahren wird.

A – Achtung/Stopp

B – Zapfwelle (PTO)

C – Batterie-Ladezustand

D – Feststellbremse

E – Fahrerpräsenz

F – Betriebsstundenanzeige

G – Wartung

H – Motordrehzahl

I – Motordrehzahlsymbol

J – Beste Schnittzone

K – Grasaufnahmesystem (MCS)

L – Niedriger Kraftstoff-Füllstand

Die Anzeige hat ein Aussehen und eine Haptik wie bei einem modernen Auto. Beim Anlassen des Rasentraktors leuchtet eine Einschaltsequenz auf und signalisiert die Funktionsbereitschaft:

Das Display verfügt über ein dunkles Cockpit-Design, um die Ablesbarkeit zu verbessern.
Hintergrundbeleuchtung des Displays dient der besseren Sicht bei Nacht.
Besonders bei der Verwendung einer Schneefräse ist die Nachtbeleuchtung nützlich.
Wenn der Grasfangkorb voll ist, leuchtet die Warnleuchte für den vollen Behälter auf und die Zapfwelle des Traktors schaltet automatisch ab.
Fällige Ölwechsel und sonstige Wartungstermine können problemlos anhand des Betriebsstundenzählers ermittelt werden.
Die Anzeigeleuchte für niedrigen Kraftstoffstand warnt den Fahrer deutlich, wenn der Kraftstoffvorrat zur Neige geht.
Der Tachometer zeigt die Drehzahl des Motors grafisch an.
- Grafische Darstellung der optimalen Drehzahl für den Mähbetrieb.
Eine Kontrollleuchte informiert den Fahrer, wenn das Mähwerk zugeschaltet ist.
Helle Warn- und Stoppleuchten machen den Bediener auf wichtige Hinweise im Informationsdisplay aufmerksam.
- Durch die frühzeitige Beseitigung von Problemen können Schäden vermieden und Reparaturkosten reduziert werden.
Bei Problemen mit der Mähwerkszuschaltung, dem Sitzkontaktschalter und der Feststellbremse erhält der Fahrer eine präzise Fehlermeldung auf dem Informationsdisplay.
Im Armaturenbrett wird auch angezeigt, welche Sicherheitsschalter nicht aktiviert sind, wenn der Motor oder das Mähwerk plötzlich ausgeschaltet wurden.
Fahrer erhalten auch die Information, ob die Batteriespannung niedrig, normal oder überhöht ist.
Die Serviceanzeige leuchtet auf, wenn ein Diagnose-Fehlercode gespeichert ist.
Die On-Board Diagnosesysteme stellen qualifizierten Technikern Fehlercodes zur Verfügung.
- Der Techniker ist zum Beispiel in der Lage, Schalterfunktionen und Störungen der Schaltkreise ohne Werkzeug zu testen.

Einfache und komfortable Twin Touch™-Pedalsteuerung mit Geschwindigkeitsfixierung

Twin Touch-Pedalsteuerung

Geschwindigkeitsautomatik für Taste auf dem Armaturenbrett

Twin Touch-Pedale steuern Fahrtgeschwindigkeit und -richtung:

Das dem Gaspedal bei einem Pkw ähnelnde Bedienelement gewährleistet die einfache Bedienung.
Der Fahrer kann die Richtung wechseln, ohne den Fuß von der Plattform heben zu müssen.
Die große Pedalfläche gewährleistet optimalen Fahrerkomfort.

Geschwindigkeitsautomatik

Die Geschwindigkeitsautomatik gehört zur Standardausrüstung:

Zum Einschalten drücken Sie Geschwindigkeitsautomatik und gedrückt halten Sie, bis die Fußbremse vorwärts Pedal unterbrochen wird.
Sollte ein Nothalt erforderlich werden, kann die Geschwindigkeitsautomatik deaktiviert werden, indem das Brems- oder das Gaspedal betätigt wird.

Höhenverstellung des Mähwerks

Drehregler erlaubt die rasche und bequeme Einstellung der Schnitthöhe des Mähwerks:

Ermöglicht die Einstellung der Schnitthöhe in Schritten von 6,4 mm über einen Bereich von 2,5 cm bis 10,2 cm
Das Mähwerk kehrt bei jedem Absenken in dieselbe voreingestellte Höhe zurück
Bord-Einstellmanometer und Werkzeug für die Feineinstellung befinden sich bequem im Staufach unter dem Sitz
- Wird in Verbindung mit den Justierungs-Öffnungen (Exact Adjust) für die bequeme und präzise Ausrichtung des Mähwerks zur Erreichung einer optimalen Mähleistung verwendet

Hubsystem mit Pedal

Ein Fußpedal zum Aushub erleichtert das Ausheben des Mähwerks:

Die benutzerfreundliche Verriegelung in der angehobenen Position funktioniert ähnlich wie die Verriegelung einer Feststellbremse.
Das Pedal ist so angeordnet, dass Hindernisse (z.B. ein Busch) nicht erfasst werden.
Das Mähwerk kehrt bei jedem Absenken in dieselbe voreingestellte Höhe zurück.
Eine Feder zur Hubunterstützung minimiert die Anstrengung beim Heben
- Ein optionales Einstellfeder-Unterstützungs-Kit BM24810 (X350R) ist erhältlich und für den Gebrauch der Schneefräse erforderlich
Der Mäher wird beim Durchfahren von Gräben nicht versehentlich in der angehobenen Position verriegelt.
Wenn ein Mäher oder ein Vorsatz in mit dem Pedal angehobener Position installiert oder entfernt wird, kann die Federspannung an den Verbindungspunkten ausgeschaltet werden, indem das Pedal nach hinten gezogen wird und die Verriegelung angehoben wird, um das Pedal in der hinteren Position zu halten.

Optionale Hubfeder

Teile des optionalen Hubfedersatzes

Ein optionales Einstellfeder-Unterstützungs-Kit ist erhältlich:

Für den Einsatz der Schneefräse erforderlich.

Feststellbremskontrolle

Feststellbremse

Durch Betätigen des Bremspedals werden die internen ölgekühlten Scheibenbremsen, die eine höhere Zuverlässigkeit und längere Nutzungsdauer als externe Bremsen bieten, zum sicheren Bremsen aktiviert.

Die Feststellbremskontrolle ist für einen einfachen Zugriff zweckmäßig angebracht. Mit ihr wird das Bremspedal sicher in der verriegelten Position fixiert.

Elektrische Zapfwellenkupplung ist bequem und einfach zu bedienen

Schalter für elektrische Zapfwelle

Eine hoch belastungsfähige elektrische Zapfwellenkupplung wird über einen bequem positionierten Schalter am Armaturenbrett gesteuert.

Einstellbare Füll-Schalter aktiviert eine Kontrollleuchte und Alarm. Füll-Schalter schaltet nicht aus Mähwerk so der Fahrer wählen kann, um ein Durchgang zu beenden.

Zapfwellenkupplung in hoch belastbarer Ausführung

Zapfwellenkupplung

Die Zapfwellenkupplung ist für den Betrieb über viele Ein-/Aus-Zyklen ausgelegt.

Reverse Implement Option (RIO, Option zum Betreiben von Anbaugeräten während der Rückwärtsfahrt) und Sicherheitsschalter fördern den sicheren Betrieb

RIO-Steuerung

Vom Mähen während der Rückwärtsfahrt wird aus Sicherheitsgründen abgeraten.

Wenn der Fahrer während der Rückwärtsfahrt mähen möchte, muss er das Fahrzeug zum Stillstand bringen und anschließend den Schalter „PTO“ (Power Take-Off = Kraftübertragung) nach oben ziehen und in der Position „RIO“ (Reverse Implement Option = Betrieb Anbaugerät während der Rückwärtsfahrt) halten und dabei leicht das Pedal für die Rückwärtsfahrt betätigen. Anschließend kann der Fahrer den Schalter „PTO“ loslassen.

Dieses Verfahren muss wiederholt werden, wenn der Fahrer den Mäher (oder ein anderes mit der Zapfwelle angetriebenes Gerät) während der Rückwärtsfahrt weiter betreiben will.

Sicherheitsschalter

Schalter erfasst Mähgutbehälter, wenn installiert

Ein Schalter erfasst, ob der Mähgutbehälter (oder das optionale Heck-Deflektorblech) installiert ist. Wenn der Mähgutbehälter (oder das optionale Heck-Deflektorblech) nicht installiert ist und der Zapfwellenschalter aktiviert wird, läuft die Zapfwelle nicht an.

Ein Brems-Sicherheitsschalter sorgt dafür, dass der Traktor nur startet, wenn das Bremspedal gedrückt oder die Feststellbremse angezogen ist.

Ein Sitz-Sicherheitsschalter schaltet die Zapfwelle ab, wenn der Fahrer den Traktorsitz verlässt. Außerdem wird der Motor abgeschaltet, wenn die Feststellbremse nicht angezogen ist und der Fahrer den Sitz verlässt.

Jeder der Fahrer muss in den Sitz der Spülbehälter oder Abweiser für Motor laufen angebracht werden.

Robuster, geschweißter Stahlrahmen

Verstärkter Rahmen

Aus Stahl gefertigte Vorderseite des Grasfangbehälters ist mit dem Rahmen verschraubt

Der Rahmen besteht aus robusten und geschweißten Stahlteilen. Im Bereich von hochbelasteten Punkten ist er zusätzlich verstärkt.

Die aus Stahl gefertigte Vorderseite des Grasfangbehälters ist hinten mit dem Rahmen des Traktors verschraubt:

So wird der Rahmen zusätzlich verstärkt und der Grasfangbehälter sicher abgestützt.
Der Rahmen wurde aus Material mit einer Dicke von 2.66 mm (0,105") gefertigt.
Die zur Serienausstattung gehörende Frontstoßstange mit Anhängerkupplung ist aus 3,8-mm-Stahl (0,15") gefertigt und komplementiert die Rahmenbaugruppe.

Serienmäßige Heckanhängerkupplung für Anhängergeräte

Eine serienmäßige Heckanhängerkupplung erlaubt das Ziehen von Anhängergeräten. Einfach den Grasfangbehälter anheben und die Anhängerkupplung ist betriebsbereit.

Vorderachse und Radachsträger sind hoch belastbar

Vorderachse aus Gusseisen

Die Vorderachse besteht aus Gusseisen mit Kugelgraphit:

Die Vorderachse aus Gusseisen ist widerstandsfähig und stoßfest.
Gusseisen verbiegt sich auch unter hohen Belastungen und Stößen nicht.

An der Vorderachse Dreh- und Lenkung Achsschenkel der mit Servolenkung sind auswechselbare Büchsen verwendet:

Die Gleitlager sind besonders verschleißfest.
Der Schmierfett-Hohlraum zwischen den Gleitlagern sorgt für eine gleichmäßige Schmierung und einfache Gängigkeit der Lenkung zwischen den Schmierintervallen (X370).
Die Schmiernippel an den Radachsträgern sind einfach zu warten.

Lenkspindeln vorn

Lenkspindeln

Der Durchmesser der Lenkspindeln vorn beträgt 19 mm (0.75 in.), um Widerstandsfähigkeit und eine lange Nutzungsdauer zu gewährleisten:

Widerstandsfähigkeit zur Verwendung mit schweren Vorsätzen
Lange Nutzungsdauer der Lagerflächen
Verwendung versiegelter Präzisionslager an Vorderrädern

Modernes Design wirkt ästhetisch und funktional

Attraktives Design

Lufteinlassschlitze an der Motorhaube

Freundliche, runde Konturen geben dieser Maschine ein modernes, geschmackvolles Äußeres:

In das Design der Haube wurden auf beiden Seiten über die gesamte Länge reichende Lufteintrittsschlitze integriert. Auf Schlitze auf der Haube wurde verzichtet. Der Fahrer wird somit einem geringeren Geräuschpegel ausgesetzt.
Die Heißluft wird über den vorderen Grill vom Fahrer weg ausgeblasen.
Die vollständig geschlossene Motorhaube besteht aus farblich geformtem Material.
- Geringerer Geräuschpegel
- Rostet nicht und kann nicht verbeult werden
Ergänzt wird das moderne Äußere durch einen unverwechselbaren Grill, eine große Fußstütze und ein einteiliges Kotflügeldeck.

Zwei Scheinwerfer gewährleisten hervorragende Sicht

Optimales Beleuchtungsmuster

Scheinwerfer Streuscheibe

Scheinwerfer gehören zur Standardausrüstung:

Zwei 27 W-Lampen bieten hervorragendes Licht für verbesserte Sicht beim Betrieb in den Abendstunden.
Der Auf-/Abblendschalter für die Scheinwerfer am Zündschalter erlaubt die benutzerfreundliche Bedienung der Scheinwerfer.
Die Scheinwerfer wurden speziell entwickelt, um ein optimales Beleuchtungsmuster für das Mähen zu bieten.

Komfortable, benutzerfreundliche Fahrerplattform

Komfortable Fahrerplattform

Fahrerplattform

Die Fahrerplattform ist ganz auf den Komfort des Fahrers und die Benutzerfreundlichkeit der Bedienelemente ausgelegt:

Ein großes Lenkrad mit einem Durchmesser von 36 cm ist komfortabel zu verwenden und reduziert den zum Lenken erforderlichen Kraftaufwand.
Fußmatten über die gesamte Länge sind für den Fahrer angenehm und schützen den Fußbereich.

Komfortabler Sitz

Bequemer Sitz mit offener Rückenlehne

Ein Sitz mit offener, hoher (38 cm) Rückenlehne sorgt für eine komfortable, bequeme Fahrt und eine gute Unterstützung des Fahrers:

Der Sitz ist um 17 cm in 15 Positionen verstellbar und erlaubt es dem Fahrer, bequem zu sitzen und die Bedienelemente leicht zu erreichen.
Der Sitz kann vom Fahrer im Sitzen leicht vor und zurück verstellt werden.
Das Design mit offener Rückenlehne lässt die Luft frei zirkulieren und hält so für erhöhten Komfort den Rücken des Fahrers kühl und trocken.
Der Griff oben am Sitz erlaubt ein bequemes Greifen des Sitzes, um ihn zum Schutz vor Regen zu kippen.

Verstellbarer, gefederter Sitz

Sitzfederung mit Federn in der hinteren Position

Sitzfederung mit Federn in der vorderen Position

Die Sitzfederung kann werkzeugfrei auf das Gewicht des Fahrers eingestellt werden:

Die Federn lassen sich in drei Positionen beliebig vor und zurück verstellen.
- Völlig werkzeuglos
- Erlaubt die Feineinstellung der Federung auf das Gewicht des Fahrers
- Hintere Position bietet mehr Unterstützung für schwerere Fahrer
Eine Werkzeugablage ist in den Sitzfuß integriert.
- Kann zur Aufbewahrung von Handschuhen, kleinen Werkzeugen etc. verwendet werden.
- Praktischer Aufbewahrungsort für Exact Adjust-Schlüssel und Lehre

Becherhalter und Werkzeugkasten

Becherhalter und abgedeckter Werkzeugkasten am Kotflügel

Abgedeckter Werkzeugkasten mit offener Abdeckung

Ein Becherhalter und ein Werkzeugkasten sind bequem für den Fahrer auf dem Kotflügel vorhanden:

Der Becherhalter ist für Behälter verschiedener Größe geeignet.
Der Werkzeugkasten bietet eine praktische Aufbewahrungsmöglichkeit.
Der Becherhalter und der Werkzeugkasten bestehen aus strapazierfähigem Acrylnitril-Butadien-Styrol-Kunststoff (ABS).

12-V-Schnellanschluss

Position Schnellanschluss

In der Mitte des Fahrzeug befindet sich ein 12-V-Schnellanschluss unter dem Sicherungskasten des Traktors als Serienausstattung, um die Erstinstallationszeit für bestimmte Anbaugeräte zu reduzieren, die über die 12-V-Stromversorgung des Traktors betrieben werden:

Die vierpoligen Anschlüsse umfassen Batterie, Masse und Klemmen für den Zündschalter. Das Ein- und Ausschalten erfolgt über den Zündschalter.

Bequeme Wartungsfähigkeit ist in das Design integriert

Einstellung und Entfernung des Grasfangbehälters

Verstellbarer Riegel des Grasfangbehälters

Grasfangbehälter lässt sich einfach entfernen und wieder anbringen

Der Riegel des Grasfangbehälters kann leicht an die Vorlieben des Fahrers und die Situation angepasst werden:

Die Feder kann in einem der drei Löcher positioniert werden.
In hügeligem Gelände oder unter anspruchsvolleren Betriebsbedingungen ist ein größerer Kraftaufwand für den Riegel erforderlich.

Der Grasfangbehälter lässt sich leicht entfernen: Mit dem hinteren Griff kann das Heckende des Grasfangbehälters um 25° bzw. ca. 13 cm (5") angehoben werden. Dann werden beide Griffe verwendet, um den Grasfangbehälter nach oben aus den Kerben zu heben:

Hierfür sind keine Werkzeuge erforderlich.
Es müssen keine Komponenten getrennt werden.

Ausgebauter Grasfangbehälter

Schacht ist etwas beiseite gezogen dargestellt

Schacht kann bei Bedarf leicht demontiert und gereinigt werden

Der Schacht kann leicht herausgezogen und demontiert werden:

Der Schacht muss zumindest teilweise herausgezogen sein, bevor das Mähwerk demontiert wird.
Wenn der Schacht demontiert ist, ist die Reinigung einfach.

Exact Adjust-Anschlüsse und eine Messlehre zum Einstellen der Horizontalposition des Mähwerks machen die präzise Einstellung des Mähwerks einfach

Die Mähwerk-Nivellierlehre und der Einstellschlüssel sind unter dem Sitz verstaut

Öffnungen zur exakten Einstellung des Mähwerk (mit dem Einstellschlüssel)

Ein Mähwerk muss Level Seite und vorn zu hinten geben die beste Schnittleistung richtig eingestellt. Herausnehmbarer, onboard Deck Niveauausgleich Manometer und ein sechskantaussparung Taste Werkzeug dienen zur Einstellung zu erleichtern:

Gauge und sechskantaussparung Segment Werkzeug befindet sich unter dem Traktor Sitz in eine Stelle mit dem Einlagerung
Über den Einstellbolzen auf Ebene des Mähwerks sind auf beiden Seiten Exact Adjust-Anschlüsse zur Horizontalverstellung vorhanden. Mit dem Werkzeug bieten sie bequemen Zugang, um den Mäher schnell und einfach für eine optimale Mähleistung einstellen zu können.

Die Exact Adjust-Funktion gehört bei allen Traktormodellen X300 und X500 der Select Series™ zur Standardausrüstung:

Hierzu muss bei der Einstellung der Horizontalposition des Mähwerks nicht unter das Mähwerk gegriffen werden.
Die Messlehre für die Horizontalposition des Mähwerks, die Exact Adjust-Anschlüsse und das Sechskant-Einstellwerkzeug arbeiten zusammen.
- Mähwerk horizontal ausrichten
- Korrekte Rechenposition einstellen (Ausrichtung des Mähwerks in Fahrtrichtung)
- Schnitthöhe auf die Einstellung des Drehreglers für die Schnitthöhe kalibrieren
Exact Adjust vereinfacht die horizontale Ausrichtung des Mähwerks, falls dieses mit einem Power Flow™-Gebläse ausgestattet ist.
- Für die beste Schnittleistung sollte die Mähwerksausrichtung angepasst werden, falls abwechselnd mit und ohne installiertes Gebläse gemäht wird. Mit der Exact Adjust-Funktion geht das ganz einfach.

Werkzeug zur Horizontalausrichtung unter dem Mähwerk

Kugel-Sechskant-Werkzeug zur Horizontalausrichtung des Mähwerks verwenden

Für Informationen zu den korrekten Einstellverfahren für die einzelnen Traktorenmodelle ist das Bedienerhandbuch zu berücksichtigen. Grundlegende Einstellschritte zur korrekten Horizontalausrichtung des Mähwerks umfassen:

Den Traktor auf einer ebenen Fläche abstellen.
Korrekten Reifendruck gewährleisten.
Das Schild für den Drehregler zur Schnitthöheneinstellung an der Maschinenkonsole beachten. Dieses Schild zeigt die Position der Horizontalausrichtung und der Einstellpunkte für die Horizontalausrichtung an.

Cut height adjusting knob

Drehregler zur Schnitthöheneinstellung auf die korrekte Position zur Horizontalausrichtung des Mähwerks von 6,4 cm (2,5 in.) einstellen.
Tasträder bei Bedarf so ausrichten, dass sie den Boden nicht berühren.
Die Messlehre für die Horizontalposition des Mähwerks unter dem Sitz entnehmen.
Die Exact Adjust-Anschlüsse und das Werkzeug verwenden, um das Mähwerk in Horizontalposition auszurichten, sodass die Messlehre für die Horizontalposition gerade unter den unteren Rand des Mähwerks passt.
- Die Einstellpunkte hinten links und rechts befinden sich unter dem Mähwerkrand in der Nähe der Ecken des Mähwerks.
Bei Bedarf das Mähwerk in Fahrtrichtung einstellen.
- Die Muttern hinten auf beiden Seiten der vorderen Hubstange gleich weit lösen.
- Die vordere Mutter auf beiden Seiten gleich weit im Uhrzeigersinn drehen, um den Mäher vorn zu heben, oder entgegen dem Uhrzeigersinn drehen, um ihn zu senken, bis die Messlehre gerade unter den vorderen Einstellpunkt passt.
  - Der vordere Einstellpunkt befindet sich in der Mitte vorn unter dem Mähwerk.
- Hintere Muttern nach Abschluss der Einstellung anziehen.
Die Messlehre in ihre Lagerposition bringen.

HINWEIS: Das mit dem Traktor gelieferte Einstellwerkzeug ist ein 8 mm-Kugel-Sechskantschlüssel, Teilenummer M162737. Das gerundete Ende führt zu einer Abweichung der Ausrichtung auf den Bolzen, wenn das Mähwerk eingestellt wird.

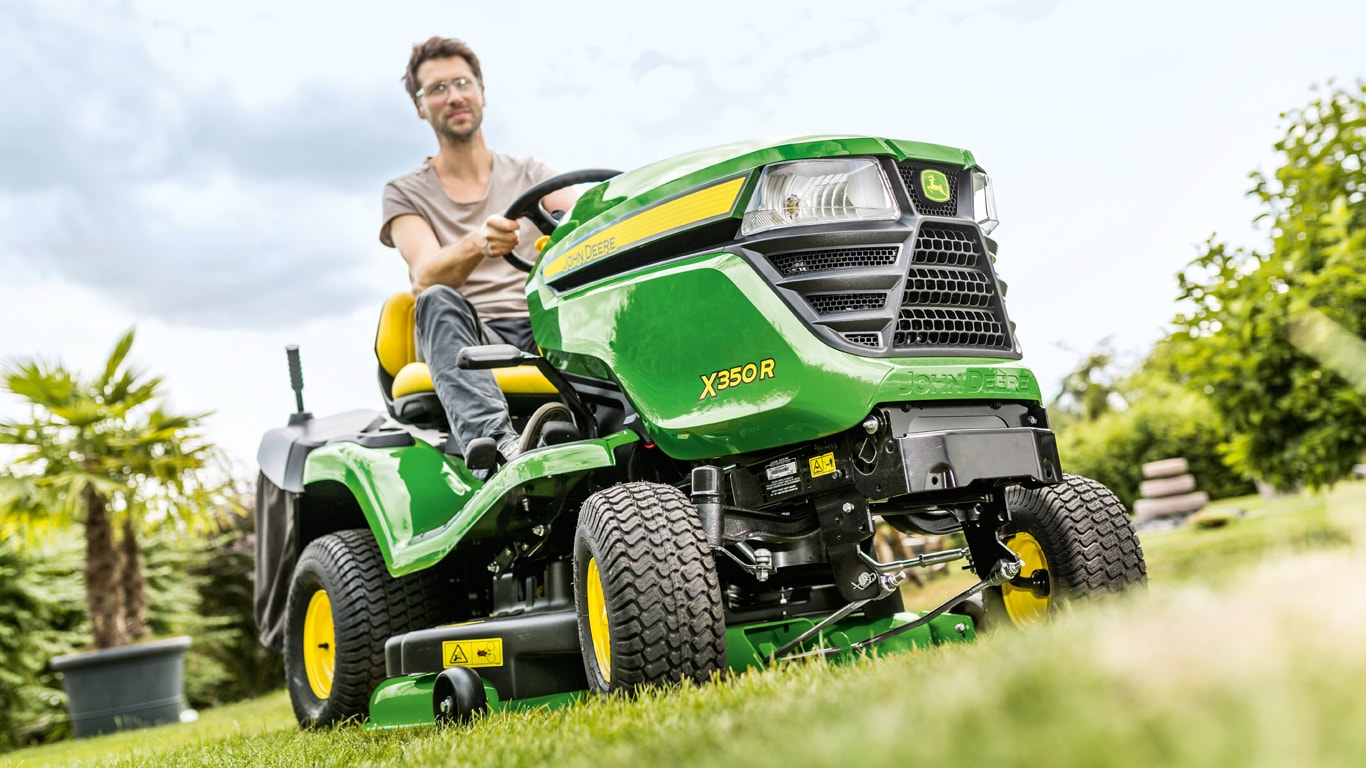

X350RRasentraktoren

TEILEN

Schneiden, aufsammeln, zufrieden sein

Hauptmerkmale
