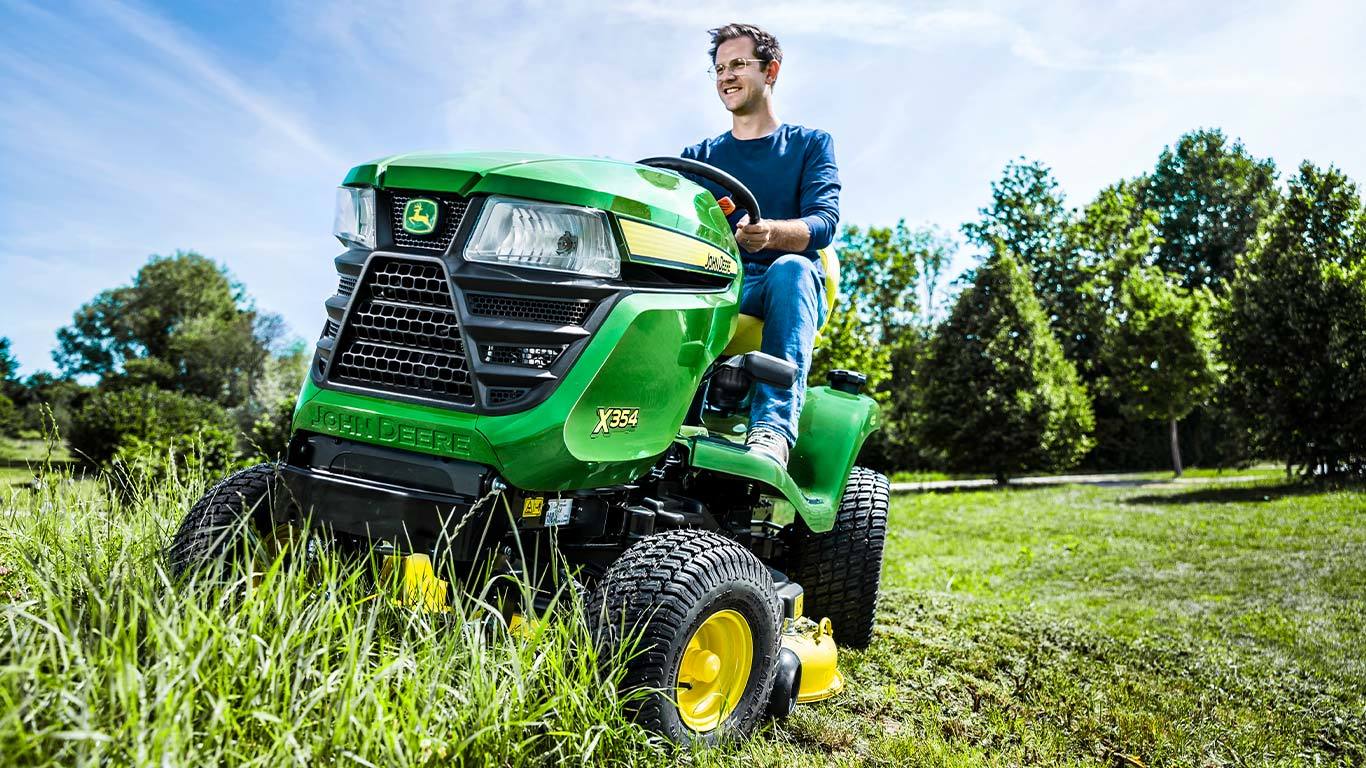

X354Rasentraktoren
- Elektrische Mähwerkzuschaltung
- Twin Touch™-Gaspedale
- Motordrehzahlbegrenzung
- Vierradlenkung
Agiles Fahrgefühl mit Präzision
Nicht bei jedem Rasen ist das Mähen in gerader Richtung möglich. Wenn Sie um Blumenbeete, Bäume und Büsche herumfahren müssen, bietet die Vierradlenkung des X354 herausragende Manövrierfähigkeit und erleichtert somit die Mäharbeiten. Darüber hinaus sorgen ein modernes Display wie in einem Auto, ergonomisch angeordnete Bedienelemente und ein Getriebe mit Twin Touch™-Pedalsteuerung für viel Fahrspaß mit dem X354.
Hauptmerkmale
Alle einblenden
Alle verbergen
Zweizylinder-V-Motor mit 14,1 kW bei 3100 1/min
Kraftstofftank
Elektronische Kraftstoffanzeige
X350 mit Accel Deep™ Mähwerk 42A
Mähwerk 42A, Unterseite (abgebildet mit optionalem MulchControl™)
Accel Deep™ 42A Mähwerk von vorne
Waschanschluss am Mähwerk
Waschanschluss am Mähwerk mit vor Ort erworbenem Schlauchanschluss
Unterseite des Accel Deep™ Mähwerks 42A
Doppelte Halterung der Mähwerkräder für höhere Langlebigkeit
Das hintere MulchControl™ Leitblech (A) muss für die Grasaufnahme entfernt werden
Das hintere MulchControl™ Leitbleich wurde für die Montage des Auswurfschachts entfernt
X350 mit optionalem hinteren Grasfangbehälter
Zweiteiliger Schacht (separat erhältlich)
Mähmesser
Traktor X370 mit Mulchmähwerk in einer Breite von 107 cm (42")
107-cm-Mulchmäher
Position des Materialgatters
Griff von MulchControl™ (48A Mähwerk abgebildet)
Leitblech von MulchControl™ geöffnet (48A Mähwerk abgebildet)
Leitblech von MulchControl™ geschlossen (48A Mähwerk abgebildet)
Das hintere Leitblech (A) muss für die Grasaufnahme mit MulchControl™ bei 42A Mähwerken entfernt werden
Vergleich zwischen Allradlenkung und Zweiradlenkung
Manövrierbarkeit bei Allradlenkung
Abbildung der Allradlenkung von hinten
Abbildung der Allradlenkung von vorn
Achsgetriebe Kanzaki® K46
Achsgetriebe Kanzaki K58
Freilaufventil
Praktische Fahrerkabine
Anzeigefeld
Twin Touch™ Pedalsteuerung
Taste für die Geschwindigkeitsregelung am Armaturenbrett
Höhenverstellung des Mähwerks
Hubsystem mit Pedal
Schilder für Feder zur Hubunterstützung und Einstellbolzen
Nahaufnahme des Schilds für die Feder zur Hubunterstützung
Feststellbremse
Schalter für elektrische Zapfwelle
Zapfwellenkupplung
RIO-Steuerung
Geschweißter, hochbeanspruchbarer Rahmen
Zwei Quik-Tatch-Gewichte von 19 kg an der Heckkraftheberplatte
Zwei Quik-Tatch-Gewichte von 19 kg an einer optionalen Frontgewichtshalterung/Stoßstange
Gusseiserne Vorderachse und Lenkspindeln
Montagesystem für Heckausrüstung
Attraktives Design
Lufteinlassschlitze an der Motorhaube
Optimales Beleuchtungsmuster
Scheinwerfer Streuscheibe
Komfortable Fahrerplattform
Komfortabler, zugeschnittener und genähter Sitz
Komfortabler, zugeschnittener und genähter Sitz mit optionalen Armlehnen
Sitzfederung mit Federn in der hinteren Position
Sitzfederung mit Federn in der vorderen Position
Becherhalter und abgedeckter Werkzeugkasten am Kotflügel
Abgedeckter Werkzeugkasten mit offener Abdeckung
Lage des Schnellanschlusses
Die einteilige Motorhaube ist einfach zu öffnen
Wartungsintervallaufkleber unter der Motorhaube
Einfach zu wartende Kraftstoff- und Ölfilter
Messlehre für die Horizontalposition des Mähwerks und Sechskant-Einstellwerkzeug unter dem Sitz des Traktors verstaut
Exact Adjust-Zugangsöffnungen
Werkzeug zur Horizontalausrichtung unter dem Mähwerk
Mitgeliefertes Kugel-Sechskant-Werkzeug zur Horizontalausrichtung des Mähwerks verwenden
Knopf zur Einstellung der Schnitthöhe
Motor bietet konstante Leistung und Zuverlässigkeit mit luftgekühltem Zweizylinder-V-Design
Zweizylinder-V-Motor mit 14,1 kW bei 3100 1/min
Der Traktor verfügt über ein iTorque™-Antriebssystem, eine Kombination von Motormerkmalen und ein exklusives Motorhaubendesign, die für hervorragende Leistungskraft, gleichmäßige Kühlung und lange Nutzungsdauer sorgen.
Ein großer Motor mit 726 cm³ und 14,1 kW bei 3100 1/min bietet hohe Leistung und Drehmoment für beste Arbeitsergebnisse. Der größere und leistungsstärkere Motor erlaubt zudem den Betrieb des Motors bei einer geringeren Drehzahl von 3100 1/min, um die Geräuschentwicklung während des Betriebs zu reduzieren.
Hauptmerkmale des Motors:
- 14,1 kW bei 3100 1/min
- Großer Hubraum von 726 cm³
- Zu den Qualitätsmerkmalen gehören:
- Zylinderlaufbuchse aus Gusseisen
- OHV-Motor
- Druckumlaufschmierung
- Ölfilter austauschbar
- Zweistufiger Luftfilter
- Zweizylinder-V-Motor:
- Hervorragende Leistung und exzellentes Fahrverhalten
- Problemloser Motorstart
- Ruhige Fahrweise
Lichtmaschine mit Schwungrad
Die Leistung der Lichtmaschine mit Schwungrad reicht aus, um mühelos die Batterie zu laden und die elektrischen Anlagen wie Beleuchtungselemente mit Strom zu versorgen:
- 12-A-Ladekapazität
- Die Regelung sorgt dafür, dass die Batterie immer voll geladen ist, jedoch niemals überladen wird
Der Kraftstofftank hat ein großes Fassungsvermögen von 12,5 Litern
Kraftstofftank
Elektronische Kraftstoffanzeige
Großer Kraftstofftank und bequeme Kraftstoffanzeige minimieren die Anzahl an Stopps zum Nachtanken und die Wahrscheinlichkeit, dass der Kraftstoff ausgeht:
- Der Kraftstofftank fasst 12,5 l und ermöglicht so längere Betriebszeiten ohne Nachtanken.
- Der große Einfüllstutzen mit einem Durchmesser von 7,6 cm erleichtert das Auftanken.
- Position am linken Kotflügel
- Reduziert das Auslaufen von Kraftstoff
- Mit der elektronischen Kraftstoffanzeige auf dem Armaturenbrett überwacht der Fahrer ganz einfach die Kraftstoffmenge im Tank.
Das Accel Deep™ 107-cm-Mähwerk (42A) schneidet sauber und ist vielseitig
X350 mit Accel Deep™ Mähwerk 42A
Das tiefe Accel Deep™ 107-cm-Mähwerk ist aus gestanztem Stahl, eine Flat-Top-Konstruktion und liefert eine exzellente Schnittqualität, Produktivität, Sauberkeit, Langlebigkeit und Vielseitigkeit. Für eine optimale Leistung und Verteilung des Schnittguts ist auch bei höheren Mähgeschwindigkeiten oder hoch stehendem Gras gesorgt:
- 12,6 cm Höhe über das gesamte Mähwerkgehäuse ermöglichen optimales Mähen, Mulchen und Aufnehmen.
- Das serienmäßig enthaltene MulchControl™ System bietet hervorragende Mulchleistung und Vielseitigkeit.
- Die Konstruktion aus gestanztem Stahl hat keine scharfen Kanten und Ecken, an denen sich Material ansammeln und dadurch die Mähleistung verringern kann
- Für einen gleichmäßigen und sauberen Schnitt ist das Mähwerk beweglich am Rasentraktor angebaut
- Einstellbare, direkt über dem Boden positionierte Tasträder sorgen für weniger Aufreißen des Untergrundes.
- Die Schnitthöheneinstellung in Schritten von 6,4 mm ermöglicht es, den Mäher exakt auf die gewünschte Schnitthöhe einzustellen
- Kompatibel mit dem effizienten 2-Sack-Materialaufsammelgerät für 250 l mit Auswurf
- Zur Verwendung an den Traktoren X350, X354 und X370
Hervorragende Schnittqualität
Mähwerk 42A, Unterseite (abgebildet mit optionalem MulchControl™)
Das tief ausgestanzte Mähwerk liefert eine herausragende Schnittqualität. Es bietet dem geschnittenen und losen Material genug Platz, um das Mähwerk zu verlassen, ohne erneut geschnitten zu werden:
- Die Verringerung der nachgeschnittenen Menge ermöglicht mehr Leistung für das Mähen des ungeschnittenen Grases, was die Leistungsfähigkeit des Mähers deutlich erhöht.
- Herausragende Schnittqualität bei höheren Mähgeschwindigkeiten
- Der saubere Materialfluss aus dem Auswurfbereich verhindert, dass geschnittenes Material das Schneiden des hineingelangenden Grases beeinträchtigt, und ermöglicht einen sauberen Schnitt.
- Auch im Mulchmodus wurde die Gleichmäßigkeit des Schnitts gegenüber anderen Konstruktionen verbessert, da die zusätzliche Höhe für einen kontinuierlichen Kreislauf, optimalen Nachschnitt und eine gleichmäßige Verteilung des Schnittguts sorgt.
- Das Exact Adjust Nivelliersystem ermöglicht eine bequeme und präzise Ausrichtung des Mähwerks
Produktivität – schnelles Erledigen von Arbeiten
Die gestanzte tiefe Form des Mähwerks ermöglicht eine hohe Produktivität. Die Arbeit ist schnell getan. Es bietet dem geschnittenen und losen Material genug Platz, um das Mähwerk zügig zu verlassen. Dies verringert die Menge des Nachschnitts, sodass mehr Leistung für die Bearbeitung von ungeschnittenen Grasflächen zur Verfügung steht:
- Erhöht die Leistungsfähigkeit des Mähwerks deutlich und hält die ausgezeichnete Mähleistung unter schwierigen Mähbedingungen und bei höheren Geschwindigkeiten aufrecht
Die große Auswurföffnung ist sowohl hoch als auch breit und ermöglicht den Durchstrom von mehr Material:
- Ergibt einen reibungslosen, gleichmäßigen Auswurf des Schnittguts bei allen Mähgeschwindigkeiten
- Verringert die Wahrscheinlichkeit von Verstopfungen, besonders wichtig beim Mähen von nassem, dickem oder dichtem Gras oder beim Aufnehmen von Grasschnitt und Laub
- Optionaler Auswurfschacht mit großer, optimierter Öffnung, die das Aufnehmen des Materials mithilfe des Luftstroms der großen Mähwerksöffnung unterstützt
Die gestanzte tiefe Form des Mähwerks ermöglicht eine hohe Produktivität. Die Arbeit ist schnell getan. Es bietet dem geschnittenen und losen Material genug Platz, um das Mähwerk zügig zu verlassen. Dies verringert die Menge des Nachschnitts, sodass mehr Leistung für die Bearbeitung von ungeschnittenen Grasflächen zur Verfügung steht: Erhöht die Le
Accel Deep™ 42A Mähwerk von vorne
Dank der optimalen flachen Oberseite des gestanzten Mähwerks bleiben das Mähwerk und der Bediener sauber:
- Material kann sich nur an wenigen Stellen auf und unter dem Mähwerk fangen und hängen bleiben.
- Die Oberseite des Mähwerks bleibt länger sauber, was die Zeit und den Aufwand für Reinigung und Wartung reduziert
- Die Unterseite des Mähwerks ist selbstreinigend, um eine optimale Leistung ohne Ansammlung von Material aufrechtzuerhalten, das den Luftstrom und das Schnittgut beeinträchtigt
- Geringerer Reinigungsaufwand und weniger Arbeit mit dem Entfernen von Restmaterial von der Unterseite des Mähwerks
- Die Tiefe des Accel Deep™ Mähwerks minimiert die Materialmenge, die an der Vorderseite des Mähwerks vorbei gleitet.
- Nur wenig Material gelangt auf Bediener und Mähwerk
- Gleichmäßiger Materialfluss aus dem Schacht, weniger Nachschneiden führt zu größeren Stücken, die nicht so leicht bis zum Bediener kommen
- Mulchen verhindert den Auswurf von Material vollständig und MulchControl™ macht Mulchen zu einer praktischen Lösung für die meisten Mähaufgaben.
Die Reinigung eines Mähwerks, sowohl der Ober- als auch Unterseite, ist eine der häufigsten Wartungsaufgaben:
- Die flache Konstruktion der Oberseite sorgt dafür, dass es weniger Stellen gibt, an denen sich Material ansammelt, und erleichtert die Reinigung.
Waschanschluss am Mähwerk
Waschanschluss am Mähwerk mit vor Ort erworbenem Schlauchanschluss
Über den Waschanschluss lässt sich die Unterseite des Mähwerks leicht reinigen:
- Ein Adapter zum Anschluss des Wasserschlauchs an den Waschanschluss ist separat vor Ort erhältlich.
Für höchste Langlebigkeit konstruiert
Unterseite des Accel Deep™ Mähwerks 42A
Doppelte Halterung der Mähwerkräder für höhere Langlebigkeit
Das Mähwerk 42A weist starke Spindeltaschen auf, damit die Messer auch nach Jahren des harten Einsatzes immer noch korrekt ausgerichtet bleiben:
- Die Rippen im Mähwerksgehäuse bieten Festigkeit, wo sie benötigt wird.
- Das Mähwerk 42A ist insgesamt um 16 Prozent schwerer als das Edge™ Xtra Mähwerk mit 107 cm.
Die Mähwerkräder sind doppelt befestigt:
- größere Festigkeit und Langlebigkeit für längere, störungsfreie Lebensdauer.
- Dank der Einstellung mithilfe einer Lochleiste lassen sich die Räder schnell und einfach auf die gewünschte Schnitthöhe einstellen.
Die Antriebskonstruktion mit niedriger Riemenspannung verringert die Seitenlast auf die unteren Lager des Motors und die des Mähwerks für eine längere Lebensdauer.
Die gewalzte Außenkante des Mähwerks sorgt für zusätzliche Stabilität und Schutz.
Die zweischichtige E-Coat- und Pulverbeschichtung bietet einen zusätzlichen Schutz vor Rost.
Vielseitigkeit – einfaches Wechseln zwischen Seitenauswurf-, Mulch- und Aufnahmemodus
Das hintere MulchControl™ Leitblech (A) muss für die Grasaufnahme entfernt werden
Das hintere MulchControl™ Leitbleich wurde für die Montage des Auswurfschachts entfernt
Das Mähwerk 42A ist für maximale Vielseitigkeit ausgelegt und macht das Wechseln von einem Arbeitsmodus zu einem anderen besonders einfach:
- Mit dem serienmäßig gelieferten MulchControl™ System kann durch einfaches Umlegen des Hebels vom Seitenauswurf zum Mulchen und zurück gewechselt werden.
- Der hintere Grasfangbehälter mit Auswurf kann mit MulchControl™ verwendet werden, indem das hintere MulchControl™ Leitblech (A) vor der Installation des Schachts des Grasfangbehälters entfernt wird. Das Leitblech wird von zwei Schlossschrauben gehalten. Um wieder mulchen zu können, muss der Schacht entfernt und das Leitblech wieder angebracht werden.
Hinterer Grasfangbehälter, 250 l
X350 mit optionalem hinteren Grasfangbehälter
Zweiteiliger Schacht (separat erhältlich)
Für das Accel Deep™ Mähwerk mit 107 cm ist optional ein 250-l-Materialaufsammelgerät (MCS) mit hinterem Grasfangbehälter mit Auswurf erhältlich. Dieses Gerät ist ein effizientes Hilfsmittel zur Aufnahme von Grasschnitt und Laub.
Die Konstruktion des Behälters zeichnet sich durch ein modernes Design, eine hohe Leistung bei der Grasaufnahme, mehr Sauberkeit und das leichte Entleeren der Beutel aus:
- 250 l Füllmenge
- Luftauslasskanal
- Praktische Verriegelung mit Federmechanismus
- Luftstrombasierte Füllstandsanzeige
- Quik-Tatch™ Montage
- Abgedichteter Behälterdeckel
- Grobmaschige Beutel erhältlich
- Loose-knit bags available
Mähmesser
Mähmesser
Das Mähwerk wird serienmäßig mit MulchControl™ und Mulchmessern M170642 für den Einsatz mit Grasaufnahme, Mulchen oder seitlichem Auswerfen geliefert.
107 cm breites Edge Mulchmähwerk kann an die jeweilige Situation angepasst werden
Traktor X370 mit Mulchmähwerk in einer Breite von 107 cm (42")
107-cm-Mulchmäher
Die innovative Konstruktion des 107 cm breiten Edge-Mulchmähwerks setzt hohe Maßstäbe für das Mulchen von Gras und Laub:
- Abnehmbare Deflektorbleche zum Entleeren von überschüssigem Schnittgut
- Einstellbar für optimale Leistung unter verschiedenen Bedingungen
- Reibungsloser Betrieb unter allen Bedingungen
- Ein handelsüblicher Keilriemen und eine Messerkonstruktion ohne zeitliche Abstimmung sorgen für hohe Zuverlässigkeit.
Position des Materialgatters
Auf dem Mähwerk befindet sich ein Fach zum Verstauen der Materialgatter.
Die Unterseite des Mähwerks ist konturangepasst und frei von Hindernissen:
-
Gewährleistet einen reibungslosen Abtransport des Schnittguts
-
Minimiert Grasansammlungen
-
Konzipiert für Mulcharbeiten, um das Schnittgut wieder dem Rasen zuzuführen
- Minimiert die Notwendigkeit von Düngemitteln
- Macht Entleerungen überflüssig
-
Versetzte Mähmesser ermöglichen eine Überlappung der Messer unter Verwendung eines normalen Keilriemenantriebs.
-
Stellt sicher, dass sich die Messer nicht berühren können
-
-
Ermöglicht das Entleeren von überschüssigem Schnittgut bei schwerem Gras durch zwei abnehmbare Materialgatter an der Rückseite des Mähwerks
-
Kein Auswurfschacht
-
Ermöglicht zweiseitige Kantenschnitte
-
Weniger Platzbedarf
-
-
Werkzeugloses Öffnen der Gatter
-
Zwei Mähwerkräder für einheitliche Mäharbeiten
Bestellinformationen: 5377M - 107-cm- Edge-Mulchmähwerk (42M)
Das MulchControl™ System bietet hervorragende Mulchleistung und eine schnelle Umrüstung
Griff von MulchControl™ (48A Mähwerk abgebildet)
Mit dem MulchControl™ System ist das Mulchen in einer Vielzahl von Mähsituationen praktischer, da es sich nicht nur hervorragend zum Mulchen eignet, sondern auch den Umbau des Mähers erlaubt, wenn der seitliche Auswurf oder das Sammeln des Mähmaterials gewünscht sind. Vorteile des Mulchens von Grasschnitt:
- Ein ästhetischer Rasen
- Kleinerer Grasschnitt verschwindet in der Rasendecke
- Verringert den Düngerbedarf
- Der Grasschnitt wird nicht auf den Fahrer, die Wege oder die Blumenbeete geblasen
- Keine Entsorgung von Beuteln mit Grasschnitt erforderlich
Funktionsweise von MulchControl™
Leitblech von MulchControl™ geöffnet (48A Mähwerk abgebildet)
Leitblech von MulchControl™ geschlossen (48A Mähwerk abgebildet)
MulchControl™ hat ein innovatives, einfaches Design, das ebenso benutzer- wie wartungsfreundlich ist:
- Das MulchControl™ System hat ein anpassbares MulchControl™ Leitblech in der Nähe des Auswurfschachts und feste Leitbleche zur Steuerung des Materialflusses unter dem Mähwerk.
- Der Griff von MulchControl™ befindet sich an der Oberseite des Mähwerks und wird zum Öffnen und Schließen des MulchControl™ Leitblechs verwendet.
- Bei geöffnetem MulchControl™ Leitblech wird der Großteil des Schnittguts durch den Abweiser oder in ein Materialaufsammelgerät geleitet.
- Bei geschlossenem MulchControl™ Leitblech bleibt das Schnittgut im Mähwerk und wird zum Mulchen gehäckselt und auf der Rasenfläche verteilt.
MulchControl™ ist für die folgenden Mähsituationen gut geeignet:
- Fahrer, die für gewöhnlich mulchen, jedoch den Seitenauswurf verwenden, wenn das Gras zu lang wird
- Fahrer, die in der Regel den Seitenauswurf verwenden, aber in bestimmten Bereichen den Schacht gerne zur Kontrolle des Grasschnitts schließen würden
- Fahrer, die stets den Hauptrasen mulchen, aber häufig den Seitenauswurf für weitere Rasenflächen verwenden
- Fahrer, die den Grasschnitt sammeln, aber bei vollem Materialaufsammelgerät noch weiterarbeiten möchten, ohne dieses vorher zu leeren
MulchControl™ gibt dem Fahrer die Kontrolle über den Grasschnitt.
Einschränkungen von MulchControl™
Im Seitenauswurfmodus wird MulchControl™ weiterhin etwa ein Drittel des Materials mulchen. Daher ist der Seitenauswurfmodus im Grunde zum Teil auch ein Mulchmodus. Dies kann beim Seitenauswurf oder der Grasaufnahme von Vorteil sein, da die Menge des ausgeworfenen Materials verringert wird. In anderen Fällen könnte das allerdings auch ein Nachteil sein:
- Beim Schneiden kräftiger, südlicher Grassorten wie Zoysia und Bermuda
- Beim Schneiden von hohem Bewuchs unter feuchten Bedingungen wie im Pazifischen Nordwesten der USA
- Wenn eine optimale Grasaufnahme und Rasenreinigung gewünscht sind
- Beim 42A Mähwerk muss ein MulchControl™ Leitblech entfernt werden, um den Grasfangbehälter zu montieren
Bei der Grasaufnahme mit den Mähwerken 48A oder 54A mit installiertem Power Flow™ Gebläse kann das MulchControl™ Leitblech geöffnet und geschlossen werden. Das Power Flow™ Gebläse läuft bei geschlossenem Leitblech ohne Material.
Das hintere Leitblech (A) muss für die Grasaufnahme mit MulchControl™ bei 42A Mähwerken entfernt werden
Bei einer Grasaufnahme mit MulchControl™ an einem 42A Mähwerk kann der hintere Grasfangbehälter mit Auswurf mit MulchControl™ Mulchmessern verwendet werden. Das hintere MulchControl™ Leitblech (A) muss allerdings für die Montage des Schachts für den Grasfangbehälter entfernt werden. Das Leitblech wird von zwei Schlossschrauben gehalten. Um wieder mulchen zu können, muss der Schacht entfernt und das Leitblech wieder angebracht werden.
Kompatibilität mit MulchControl™
MulchControl™ enthält alle benötigten Komponenten: Leitbleche, Griff und Mulchmesser. MulchControl™ gehört beim 5378M 42A Mähwerk, das in X300 Traktoren ab Modelljahr 2016 eingesetzt wird, zur Grundausstattung. MulchControl™ ist ein optionaler Nachrüstsatz für verbleibende Anwendungen.
MulchControl™ Nachrüstsätze
| Nachrüstsatz | Beschreibung | Anwendungen |
| BUC10704 | 107 cm Accel Deep™ MulchControl™ (Hebelbetätigung) | Traktormodelle der Serie X300 ab 2016, Z300 Serie ZTrak™ Mäher |
| BUC10705 | 122 cm Accel Deep™ MulchControl™ (Hebelbetätigung) | S240 Rasentraktor, Traktoren der Serien X300 und X500 ab Modelljahr 2016, ZTrak™ Mäher der Serien Z300 und Z500 |
| BUC10706 | 137 cm Accel Deep™ MulchControl™ (Hebelbetätigung) | Traktoren der Serien X300 und X500 ab 2016, ZTrak™ Mäher der Serien Z300 und Z500 |
Erstklassige Manövrierbarkeit und Kantenschnitte bei Allradlenkung
Vergleich zwischen Allradlenkung und Zweiradlenkung
Manövrierbarkeit bei Allradlenkung
HINWEIS: In dem obigen Schaltbild steht die durchgezogene Linie für einen Traktor mit Allradlenkung und die gestrichelte Linie für einen Traktor mit Zweiradlenkung.
Die Allradlenkung bietet beträchtliche Vorteile bei der Manövrierbarkeit und dem Kantenschnitt im Vergleich zu Traktoren mit Zweiradlenkung.
Beispiel mit einem Traktor X354 der Select Series™ mit Edge™-Mulchmähwerk in einer Breite von 107 cm (42") (die folgenden Zahlen entsprechen dem obigen Schaltbild):
- Der Radius des schnittfreien Kreises wurde von 66 cm (26") bei Modellen X350 mit Zweiradlenkung auf nur
38 cm (15") reduziert. So muss beim Kantenschnitt um Bäume oder Büsche herum nicht mehr oder nur noch selten rückwärts gefahren werden. - Das Mähwerk und die Räder des Traktors berühren sich nicht mehr, weil sie sich nun mehrere Zentimeter von dem Objekt befinden, um das herumgeschnitten wird.
- Der äußere Wendekreis wurde verkleinert, wodurch die zum Wenden benötigte Zeit verkürzt und die Effizienz gesteigert werden kann.
Außerdem können mit einem Traktor mit Allradlenkung nach innen geneigte Kurven um Blumenbeete oder sonstige Landschaftsmerkmale vollständiger beschnitten werden.
Für enge Kurven konzipiert
Das Allradlenksystem wurde für enge Kurven und somit für eine höhere Effizienz beim Mähen konzipiert:
-
Die Winkel der Laufrolle, des Radsturzes und des Achszapfens wurden optimiert, um den Kraftaufwand zu reduzieren, insbesondere beim Übergang von Geradeausfahrt in eine Kurve.
-
Die Lenkgeometrie wurde mithilfe eines 3D-Modells entwickelt, sodass alle vier Reifen zusammenarbeiten.
-
Gekapselte Kugellager werden an der Drehmomentwelle und an den hinteren Spindeln verwendet, um die Reibung zu reduzieren.
-
Der kleine Lenkrollradius (weniger als 25,4 mm [1"] hinten) reduziert Abriebstellen und das ungewollte Lenken bei Bodenwellen.
Für einfaches Lenken konzipiert
Abbildung der Allradlenkung von hinten
Abbildung der Allradlenkung von vorn
Gekapselte Kugellager werden an wichtigen Gelenken der Allradlenkung verwendet, um die Reibung zu reduzieren sowie die Nutzungsdauer und die Wartungsintervalle zu verlängern.
Eine leichtgängige Lenkung macht das Mähen zu einem angenehmen Erlebnis:
-
Ein größeres Lenkrad mit einem Durchmesser von 35,6 cm (14") bietet einen bequemeren Griff für einfacheres Wenden.
-
Ein längeres Zahnsegment gewährleistet eine verbesserte (erhöhte) Lenkübersetzung.
-
Eine höhere Lenkübersetzung reduziert den zum Lenken erforderlichen Kraftaufwand.
-
-
Doppelte Schubstangen gleichen die Lenkkraft aus und sorgen für deutlich weniger Lenkfehler.
-
Kugelgelenke an beiden Enden der Spurstange reduzieren den Verschleiß und sorgen länger für präzise Lenkung.
-
Die längeren Lenkhebel verbessern die mechanischen Vorteile des Lenksystems über den gesamten Bewegungsbereich hinweg.
-
Die Lenkachse dreht sich auf einem gekapselten Kugellager an ihrem unteren Ende in der Nähe des Drehwerksritzels, senkt so den Kraftaufwand beim Lenken und sorgt über die gesamte Nutzungsdauer des Traktors für ein weiches und komfortables Fahrgefühl.
-
Das Zahnsegment dreht sich auf einer Welle anstatt auf einem Lager und gewährleistet so ein korrektes Greifen der Zähne und verhindert ein Blockieren der Lenkung.
-
Das Drehen der oberen und unteren Enden der Zahnsegmentwelle auf gekapselten Kugellagern reduziert den Kraftaufwand beim Lenken und sorgt über die gesamte Nutzungsdauer des Traktors für ein weiches und komfortables Fahrgefühl.
-
Greasable front steering spindles reduce friction and improve wear over time.
Integriertes hydrostatisches Achsgetriebe zur effizienten Kraftübertragung auf die Räder
Achsgetriebe Kanzaki® K46
Achsgetriebe Kanzaki K58
Beim hydrostatischen Tuff Torq®-Achsgetriebe sind die Hydrostatpumpe und die Motor-Rotationsgruppen im selben Gehäuse wie die Differential- und Achsgehäuse untergebracht. Diese Konstruktion ist äußerst effizient und reduziert die Anzahl der abzudichtenden Flächen, sodass die Gefahr von Undichtigkeiten minimiert wird. Die verwendeten Achsgetriebe basieren auf den spezifischen Traktoranforderungen:
- Kanzaki K46 – X350, X354
- Kanzaki K57 (mit hydraulischer Kapazität für Servolenkung und hydraulische Hubvorrichtung) – X370
Kanzaki K58 – X380
In Kombination mit den Pedalen funktioniert das Hydrostatikgetriebe ähnlich wie ein Automatikgetriebe in einem Automobil, sodass es häufig mit dem Begriff „automatisch“ beschrieben wird:
- Die Verwendung neuester Ventilkonstruktionen führt zu niedrigeren Geräuschpegeln.
- Große Pumpen- und Elektromotoraggregate gewährleisten eine lange Nutzungsdauer und einen effizienten Betrieb.
Freilaufventil
Freilaufventil
Wenn sich der Traktor nur umständlich starten lässt, gibt ein Freilaufventil das Getriebe frei, sodass der Traktor über eine kürzere Strecke geschoben werden kann. Das Bedienelement für das Freilaufventil ist leicht zugänglich an der Heckkupplungsplatte des Traktors angebracht.
Kanzaki ist eine eingetragene Marke der Kanzaki Kokyukoki Manufacturing Company.
Tuff Torq ist eine eingetragene Marke der Tuff Torq Corporation.
Bedienelemente und Anzeigefunktionen lassen sich einfach erkennen und bequem nutzen
Praktische Fahrerkabine
Anzeigefeld
Bedienelemente
Das geschwungene Armaturenbrett weist ein klares und attraktives Erscheinungsbild mit ergonomischen und bedienerfreundlichen Elementen auf:
-
Die Bedienelemente sind dank farblicher Kennzeichnung vom Fahrer einfach zu erkennen.
-
Sie sind logisch angeordnet und problemlos zu erreichen.
-
Um die Zapfwelle zu aktivieren, kann der Fahrer, wie bei einem T-Griff, mit den Fingern unter den Zapfwellenschalter greifen und ihn einfach hochziehen.
-
Der RIO-Schalter (Schalter zum Betreiben von Anbaugeräten während der Rückwärtsfahrt) ist ein gut sichtbarer und einfach zu bedienender gelber Knopf.
-
Um den Betrieb der Schneefräse zu erleichtern, kann der Schalter zur Aktivierung des Mähwerks beim Rückwärtsfahren (RIO) mit der gleichen Hand bedient werden, mit der auch die Schneefräse angehoben oder verriegelt wird.
-
-
Die Arretierung bei Modellen mit Mähwerksaushebung per Fußpedal oder Hydraulik sowie die Arretierung der Feststellbremse sind als Schwenkhebel ausgeführt, um den Kraftaufwand bei der Betätigung zu verringern.
Die Geschwindigkeitsregelung wird per Knopf wie im PKW betätigt.
- Separate Bedienelemente für die Motordrehzahl und den Choke (Startklappe) erleichtern das Starten und Warmlaufen des Motors bei kaltem Wetter.
- Der Choke (Startklappenhebel) ist federbetätigt, um zu verhindern, dass der Traktor versehentlich mit teilweise geschlossener Startklappe betrieben wird.
-
Das funktionale Design der Bedienelemente für Gas und Startklappe wirkt qualitativ hochwertig und fühlt sich angenehm an.
Anzeigefeld
 |
||||
| A Achtung/Stopp | G Wartung |
|||
B Zapfwelle |
H Motordrehzahl | |||
| C Batterie-Ladezustand | I Motordrehzahlsymbol | |||
| D Feststellbremse | J Beste Schnittzone | |||
| E Fahreranwesenheit | K Kraftstoffanzeige | |||
F Betriebsstundenanzeige |
||||
Das Armaturenbrett hat das Aussehen und die Haptik wie bei einem modernen Pkw. Beim Anlassen des Motors leuchtet eine Einschaltsequenz auf und signalisiert die Funktionsbereitschaft:
- Die Anzeige verfügt über ein dunkles Cockpit-Design, um die Ablesbarkeit zu verbessern.
- Die Hintergrundbeleuchtung der Anzeige dient der besseren Sicht bei Nacht.
- Besonders nützlich ist die Nachtbeleuchtung bei Verwendung einer Schneefräse.
- Fällige Ölwechsel und sonstige Wartungstermine können problemlos anhand des Betriebsstundenzählers ermittelt werden.
- Die elektronische Kraftstoffanzeige liefert Informationen über den Kraftstoffstand in Echtzeit.
- Ein Drehzahlmesser zeigt die Drehzahl des Motors grafisch an.
- Die grafische Darstellung gibt dem Fahrer die optimale Motordrehzahl für die beste Schnittqualität an.
- Eine Kontrollleuchte informiert den Fahrer, wenn die Zapfwelle zugeschaltet ist.
- Helle Warn- und Stoppleuchten machen den Fahrer auf wichtige Hinweise am Armaturenbrett aufmerksam.
- Durch die frühzeitige Behebung von Problemen können Schäden vermieden und Reparaturkosten reduziert werden.
- Bei Problemen mit der Zapfwellenzuschaltung, dem Sitzkontaktschalter und der Feststellbremse erhält der Fahrer eine präzise Fehlermeldung, wenn er versucht, das Mähwerk in Betrieb zu nehmen.
- Auf dem Armaturenbrett wird auch angezeigt, warum der Motor oder die Zapfwelle beim Auslösen von Sicherheitsschaltern plötzlich ausgeschaltet werden.
- Fahrer erhalten auch die Information, ob die Batteriespannung niedrig, normal oder erhöht ist.
- Die Serviceanzeige leuchtet auf, wenn ein Diagnose-Fehlercode gespeichert ist.
- Die On-Board-Diagnosesysteme stellen qualifizierten Technikern Fehlercodes zur Verfügung.
- Der Techniker kann zum Beispiel Schalterfunktionen und Störungen in Stromkreisen ohne Werkzeug prüfen.
- Die On-Board-Diagnosesysteme stellen qualifizierten Technikern Fehlercodes zur Verfügung.
Die Twin Touch Pedalsteuerung ist einfach zu verwenden und verfügt über eine Geschwindigkeitsregelung
Twin Touch™ Pedalsteuerung
Taste für die Geschwindigkeitsregelung am Armaturenbrett
Geschwindigkeit und Fahrtrichtung werden über die Twin Touch Pedale gesteuert:
- Das PKW-ähnliche Gaspedal gewährleistet eine einfache Bedienung.
- Der Fahrer kann die Richtung wechseln, ohne den Fuß von der Plattform heben zu müssen.
- Die große Pedalfläche sorgt für optimalen Fahrerkomfort.
Geschwindigkeitsregelung
Die Geschwindigkeitsregelung gehört zur Standardausrüstung:
- Sie wird aktiviert, indem die Taste für die Geschwindigkeitsregelung gedrückt und gehalten wird, bis der Fuß vom Gaspedal genommen wird.
- Für einen Nothalt kann die Geschwindigkeitsregelung durch Betätigen des Bremspedals oder des Gaspedals deaktiviert werden.
Höhenverstellung des Mähwerks
Höhenverstellung des Mähwerks
Ein Drehregler erlaubt die rasche und bequeme Einstellung der Schnitthöhe des Mähwerks:
- Ermöglicht die Einstellung der Schnitthöhe in Schritten von 6,4 mm über einen Bereich von 25,4 mm bis 102 mm
- Das Mähwerk kehrt bei jedem Absenken in dieselbe voreingestellte Höhe zurück
- Die Messlehre für die Horizontalposition des Mähwerks und das Exact Adjust-Werkzeug befinden sich bequem im Staufach unter dem Sitz
- Wird in Verbindung mit den Exact Adjust-Anschlüssen für die bequeme und präzise Ausrichtung des Mähwerks zur Erreichung einer optimalen Mähleistung verwendet
Hubsystem mit Pedal
Hubsystem mit Pedal
Ein Druck auf ein Pedal mit dem Fuß, um das Mähwerk oder den Vorsatz anzuheben, ist für viele Fahrer weniger anstrengend, als einen Handhebel zu betätigen:
- Die benutzerfreundliche Verriegelung in der angehobenen Position funktioniert ähnlich wie die Verriegelung einer Feststellbremse.
- Das Pedal ist nicht im Weg und nicht in Gefahr, sich beim Mähen in Büschen oder Zweigen zu verfangen.
- Das Mähwerk kehrt nach jedem Absenken in dieselbe voreingestellte Höhe zurück.
Verstellbare Feder zur Hubunterstützung
Schilder für Feder zur Hubunterstützung und Einstellbolzen
Nahaufnahme des Schilds für die Feder zur Hubunterstützung
HINWEIS: Die verstellbare Feder zur Hubunterstützung gehört bei den Traktoren X380 zur Grundausstattung und bei den Traktoren X350 und X354 mit 107 cm breitem Mähwerk mit Seitenauswurf zur Sonderausstattung. Diese Option wird für die Traktoren X350 und X354 mit 107 cm breitem Mähwerk zum Mulchen empfohlen.
- Die Feder zur Hubunterstützung ist bei den Traktoren X380 als Grundausstattung ab Werk verbaut, um die Anstrengung beim Heben zu minimieren (sie wird für die Traktoren X350 und X354 mit 107 cm breitem Mähwerk zum Mulchen empfohlen).
- Das Einstellfeder-Unterstützungs-Kit eignet sich auch für den Einsatz von Vorsätzen bei den Traktoren X350 und X354.
- Der zum Heben erforderliche Kraftaufwand kann eingestellt werden, indem ein Bolzen am vorderen Stoßfänger des Traktors auf die optimale Leistung eingestellt wird – ganz in Abstimmung auf die verwendete Ausrüstung (Mäher, Vorderschild etc.).
- Der Mäher wird beim Durchfahren von Gräben nicht versehentlich in der angehobenen Position verriegelt.
- Wenn ein Mäher oder ein Vorsatz in mit dem Pedal angehobener Position installiert oder entfernt wird, kann die Federspannung an den Verbindungspunkten ausgeschaltet werden, indem das Pedal nach hinten gezogen wird und die Verriegelung angehoben wird, um das Pedal in der hinteren Position zu halten.
Bedienelement für die Feststellbremse
Feststellbremse
Durch Drücken des Bremspedals werden die internen ölgekühlten Scheibenbremsen, die eine höhere Zuverlässigkeit und längere Nutzungsdauer als externe Bremsen bieten, zum sicheren Bremsen aktiviert.
Der Hebel für Feststellbremse ist für einen einfachen Zugriff bequem erreichbar angebracht. Sie hält das Bremspedal sicher in der verriegelten Position.
Die elektrische Zapfwellenkupplung ist bequem und einfach zu bedienen
Schalter für elektrische Zapfwelle
Die verstärkte elektrische Zapfwellenkupplung wird über einen bequem positionierten Schalter am Armaturenbrett gesteuert.
Zapfwellenkupplung in hoch belastbarer Ausführung
Zapfwellenkupplung
Die Zapfwellenkupplung ist für den Betrieb über viele Ein-/Aus-Zyklen ausgelegt.
Mit der RIO-Funktion (Option zum Betreiben von Anbaugeräten während der Rückwärtsfahrt) kann bei Bedarf auch beim Rückwärtsfahren gemäht werden.
RIO-Steuerung
Vom Mähen während der Rückwärtsfahrt wird aus Sicherheitsgründen abgeraten.
Wenn der Fahrer während der Rückwärtsfahrt mähen möchte, muss er das Fahrzeug zum Stillstand bringen und dann den gelben RIO-Schalter drücken und dabei leicht das Rückwärtsfahrpedal betätigen. Anschließend kann der Fahrer den RIO-Schalter loslassen und der Mäher läuft weiter.
Dieses Verfahren muss wiederholt werden, wenn der Fahrer den Mäher (oder ein anderes mit der Zapfwelle angetriebenes Gerät) während der Rückwärtsfahrt weiter betreiben will.
Robuster, geschweißter Stahlrahmen
Geschweißter, hochbeanspruchbarer Rahmen
Der Rahmen besteht aus robusten und geschweißten Stahlteilen. Im Bereich von hochbelasteten Punkten ist er zusätzlich verstärkt:
- Der Rahmen wurde für eine hohe Nutzungsdauer aus Material mit einer Dicke von 2,66 mm gefertigt.
- Die zur Serienausstattung gehörende Frontstoßstange mit Anhängerkupplung ist aus 3,8-mm-Stahl gefertigt und komplementiert die Rahmenbaugruppe.
Optionale Quik-Tatch-Gewichte
Zwei Quik-Tatch-Gewichte von 19 kg an der Heckkraftheberplatte
Zwei Quik-Tatch-Gewichte von 19 kg an einer optionalen Frontgewichtshalterung/Stoßstange
Optionale Quik-Tatch-Gewichte können hinzugefügt werden, um Traktion und Ballast zu erhöhen.
- Eine optionale Heckgewichtshalterung hält bis zu zwei Quik-Tatch-Gewichte von 19 kg.
- Eine optionale Frontgewichtshalterung/Stoßstange hält bis zu vier Quik-Tatch-Gewichte von 19 kg.
Vorderachse und Radachsträger sind hoch belastbar
Gusseiserne Vorderachse und Lenkspindeln
Die Vorderachse besteht aus Sphäroguss:
- Die Vorderachse aus Gusseisen ist widerstandsfähig und stoßfest.
- Gusseisen widersteht auch hohen Belastungen und Stößen.
Austauschbare Buchsen werden für den mittleren Achsschenkel und die Lenkspindeln der Modelle mit Servolenkung (X370) verwendet:
- Sie sind besonders verschleißfest
- Der Schmierfett-Hohlraum zwischen den Gleitlagern sorgt für eine gleichmäßige Schmierung und einfache Gängigkeit der Lenkung zwischen den Schmierungen
- Die Schmiernippel an den Spindeln sind einfach zu warten
Der Durchmesser der Lenkspindeln vorn beträgt 19 mm, um Widerstandsfähigkeit und eine lange Nutzungsdauer zu gewährleisten:
- Widerstandsfähigkeit zur Verwendung mit schweren Anbaugeräten
- Lange Nutzungsdauer der Lagerflächen
- Versiegelte Präzisionskugellager an den Vorderrädern sorgen für eine lange Lebensdauer und sind wartungsfrei
Leistungsstarkes Montagesystem am Heck zur problemlosen Montage verschiedener Geräte
Montagesystem für Heckausrüstung
Es wird ein verstärktes Montagesystem verwendet:
- Inklusive stabiler Rahmenbefestigungen mit einer Kombination aus Montagebohrungen in der Anhängeplatte des Traktors, in die Stifte oder Gelenkschrauben gesteckt werden können, um schwere, am Heck montierte Geräte zu ziehen
- Einfache Verbindung optionaler Geräte mit dem Traktor
- Trägt die Last schwerer, am Heck montierter Geräte wie Materialaufsammelgeräte
Modernes und funktionelles Design für eine bessere Optik und höhere Leistung
Attraktives Design
Lufteinlassschlitze an der Motorhaube
Freundliche, runde Konturen geben dieser Maschine ein modernes, geschmackvolles Äußeres:
- In das Design der Haube wurden auf beiden Seiten über die gesamte Länge reichende Lufteintrittsschlitze integriert. Auf Schlitze auf der Haube wurde verzichtet.
- Bessere Motorkühlung
- Geringerer Geräuschpegel
- Die Heißluft wird über den vorderen Grill vom Fahrer weg ausgeblasen.
- Die vollständig geschlossene Motorhaube besteht aus farblich geformtem Material.
- Geringerer Geräuschpegel
- Rostet nicht und kann nicht verbeult werden
- Ergänzt wird das moderne Äußere durch einen unverwechselbaren Grill, eine große Fußstütze und ein einteiliges Kotflügeldeck.
Zwei hochwertige Scheinwerfer gewährleisten hervorragende Sicht
Optimales Beleuchtungsmuster
Scheinwerfer Streuscheibe
Scheinwerfer gehören bei allen Modellen zur Grundausstattung.
- Zwei 27-W-Lampen bieten hervorragendes Licht für gute Sicht beim Betrieb in den Abendstunden.
- Die Scheinwerfer lassen sich über einen Schalter am Armaturenbrett bequem ein- und ausschalten.
- Die Scheinwerfer wurden speziell entwickelt, um ein optimales Beleuchtungsmuster für das Mähen und Schneeräumen zu bieten.
Komfortable, benutzerfreundliche Fahrerplattform
Komfortable Fahrerplattform
Die Fahrerplattform ist ganz auf den Komfort des Fahrers und die Benutzerfreundlichkeit der Bedienelemente ausgelegt:
- Ein großes Lenkrad mit einem Durchmesser von 36 cm ist komfortabel zu verwenden und reduziert den zum Lenken erforderlichen Kraftaufwand.
- Fußmatten über die gesamte Länge sind für den Fahrer angenehm und schützen den Fußbereich.
Komfortabler Sitz
Komfortabler, zugeschnittener und genähter Sitz
Komfortabler, zugeschnittener und genähter Sitz mit optionalen Armlehnen
Ein Sitz mit offener, hoher (46 cm) zugeschnittener und genähter Rückenlehne sorgt für eine komfortable, bequeme Fahrt und eine hervorragende Unterstützung des Fahrers:
- Höherer Fahrkomfort ergibt sich durch den Einsatz von mehr Schaumstoff in einem nach dem Form-in-Place-Verfahren gefertigten Sitz zur Stabilisierung des Fahrers auf unebenem Untergrund.
- Verbesserte Optik bieten ein dickeres Polster, zusätzliche Polsterung am Sitz und an der Rückenlehne mit gesticktem John Deere Logo: Dadurch sieht dieser hochwertige Sitz so gut aus, wie er sich anfühlt.
- Langfristige Geschmeidigkeit und eine geringere Wahrscheinlichkeit der Rissbildung sind die Vorteile dieses Verfahrens mit Zuschneiden und Vernähen. Dabei wird während der Herstellung nicht erwärmt und die Vinyldicke ist gleichmäßiger.
- Zusätzliche Unterstützung des Fahrers und Komfort mit optionalen Armlehnen BM23761.
- Niedrigere Reparaturkosten bei einer Beschädigung des Sitzbezugs, da der Sitzbezug als Ersatzteil über den Ersatzteilweg erhältlich ist.
- Der Sitz ist um 17 cm in 15 Positionen verstellbar und erlaubt es dem Fahrer, bequem zu sitzen und die Bedienelemente leicht zu erreichen.
- Der Sitz kann vom Fahrer im Sitzen leicht vor und zurück verstellt werden.
Verstellbarer, gefederter Sitz
Sitzfederung mit Federn in der hinteren Position
Sitzfederung mit Federn in der vorderen Position
Die Sitzfederung kann werkzeugfrei auf das Gewicht des Fahrers eingestellt werden:
- Die Federn lassen sich in drei Positionen beliebig vor und zurück verstellen.
- Völlig werkzeuglos
- Erlaubt die Feineinstellung der Federung auf das Gewicht des Fahrers
- Hintere Position bietet mehr Unterstützung für schwerere Fahrer
- Eine Werkzeugablage ist in den Sitzsockel integriert.
- Kann zur Aufbewahrung von Handschuhen, kleinen Werkzeugen etc. verwendet werden.
- Praktischer Aufbewahrungsort für Exact Adjust Schlüssel und Lehre
Becherhalter und Werkzeugkasten
Becherhalter und abgedeckter Werkzeugkasten am Kotflügel
Abgedeckter Werkzeugkasten mit offener Abdeckung
Ein Becherhalter und ein Werkzeugkasten sind bequem für den Fahrer am Kotflügel vorhanden:
-
Der Becherhalter ist für Behälter verschiedener Größe geeignet.
-
Der Werkzeugkasten bietet eine praktische Aufbewahrungsmöglichkeit.
-
Die Abdeckung des Werkzeugkastens verfügt über einen Schnappverschluss, damit lose Werkzeuge, Mobiltelefone usw. geschützt sind.
-
Der Becherhalter und der Werkzeugkasten bestehen aus strapazierfähigem Acrylnitril-Butadien-Styrol-Kunststoff (ABS).
12-V-Schnellanschluss
Lage des Schnellanschlusses
In der Mitte des Fahrzeug befindet sich unter dem Sicherungskasten des Traktors ein serienmäßiger 12-V-Schnellanschluss, um die Erstmontagezeit für bestimmte Anbaugeräte zu reduzieren, die über die 12-V-Stromversorgung des Traktors betrieben werden:
- Der vierpolige Stecker umfasst Anschlüsse für Batterie-, Masse- und Zündschalterklemmen. Das Ein- und Ausschalten erfolgt über den Zündschalter.
Hohe Wartungsfreundlichkeit dank einfach zu öffnender Motorhaube
Die einteilige Motorhaube ist einfach zu öffnen
Wartungsintervallaufkleber unter der Motorhaube
Die einteilige Motorhaube lässt sich zur Prüfung und Wartung des Motors leicht öffnen:
- Wichtige Wartungspunkte sind leicht erreichbar.
- Für mehr Komfort bei Wartungsarbeiten befindet sich auf der Innenseite der Motorhaube ein Wartungsintervallaufkleber.
Einfach zu wartende Kraftstoff- und Ölfilter
Kraftstoff- und Ölfilter des Motors, Messstabrohr/Öleinfüllstutzen und Ölablassrohr sind bei geöffneter Haube für die Wartung zugänglich.
Exact Adjust-Anschlüsse und ein Werkzeug zum Einstellen der Horizontalposition des Mähwerks machen die präzise Einstellung des Mähwerks einfach
Messlehre für die Horizontalposition des Mähwerks und Sechskant-Einstellwerkzeug unter dem Sitz des Traktors verstaut
Exact Adjust-Zugangsöffnungen
Für eine optimale Mähleistung muss das Mähwerk in der Horizontalen eben und in Fahrtrichtung korrekt eingestellt sein.Eine demontierbare Messlehre für die Horizontalposition des Mähwerks und ein Sechskant-Einstellwerkzeug machen die Verstellung einfach. Sie befinden sich sicher unter dem Sitz des Traktors.
Über den Einstellbolzen auf Ebene des Mähwerks sind auf beiden Seiten Exact Adjust-Anschlüsse zur Horizontalverstellung vorhanden. Mit dem Sechskant- Werkzeug bieten sie bequemen Zugang, um den Mäher schnell und einfach für eine optimale Schnittqualität einstellen zu können.
Die Exact Adjust-Funktion gehört bei allen Traktormodellen X300 und X500 der Select Series zur Standardausrüstung:
- Hierzu muss bei der Einstellung der Horizontalposition des Mähwerks nicht unter das Kotflügeldeck gegriffen werden.
- Die Messlehre für die Horizontalposition des Mähwerks, die Exact Adjust-Anschlüsse und das Sechskant-Einstellwerkzeug arbeiten zusammen.
- Mähwerk horizontal ausrichten
- Korrekten Winkel einstellen (Ausrichtung des Mähwerks in Fahrtrichtung)
- Schnitthöhe auf die Einstellung des Drehreglers für die Schnitthöhe kalibrieren
- Exact Adjust vereinfacht die horizontale Ausrichtung des Mähwerks, falls dieses mit einem Power Flow Gebläse ausgestattet ist.
- Für die beste Schnittleistung sollte die Mähwerksausrichtung angepasst werden, falls abwechselnd mit und ohne installiertes Gebläse gemäht wird. Mit der Exact Adjust-Funktion geht das ganz einfach.
Werkzeug zur Horizontalausrichtung unter dem Mähwerk
Mitgeliefertes Kugel-Sechskant-Werkzeug zur Horizontalausrichtung des Mähwerks verwenden
Für Informationen zu den korrekten Einstellverfahren für die einzelnen Traktorenmodelle ist das Bedienerhandbuch zu berücksichtigen. Grundlegende Einstellschritte zur korrekten Horizontalausrichtung des Mähwerks umfassen:
- Den Traktor auf einer ebenen Fläche abstellen.
- Korrekten Reifendruck gewährleisten.
- Das Schild für den Drehregler zur Schnitthöheneinstellung an der Maschinenkonsole beachten. Dieses Schild zeigt die Position der Horizontalausrichtung und der Einstellpunkte für die Horizontalausrichtung an.
Knopf zur Einstellung der Schnitthöhe
- Drehregler zur Schnitthöheneinstellung auf die korrekte Position zur Horizontalausrichtung des Mähwerks einstellen.
- Mäherräder bei Bedarf so ausrichten, dass sie den Boden nicht berühren.
- Die Messlehre für die Horizontalposition des Mähwerks unter dem Sitz entnehmen.
- Die Exact Adjust-Anschlüsse und das Werkzeug verwenden, um das Mähwerk in Horizontalposition auszurichten, sodass die Messlehre für die Horizontalposition gerade unter den unteren Rand des Mähwerks passt. Die Lage der Einstellpunkte ist bei den Mähwerken etwas unterschiedlich.
- Die Einstellpunkte hinten links und rechts befinden sich unter dem Mähwerkrand in der Nähe der hinteren Mäherräder, sofern vorhanden.
- Bei Bedarf das Mähwerk in Fahrtrichtung einstellen.
- Die Muttern hinten auf beiden Seiten der vorderen Hubstange gleich weit lösen.
- Die vordere Mutter auf beiden Seiten gleich weit im Uhrzeigersinn drehen, um den Mäher vorn zu heben, oder entgegen dem Uhrzeigersinn drehen, um ihn zu senken, bis die Messlehre gerade unter den vorderen Einstellpunkt passt.
- Hintere Muttern nach Abschluss der Einstellung anziehen.
- Die Messlehre in ihre Lagerposition bringen.
HINWEIS: Das mit dem Traktor gelieferte Einstellwerkzeug ist ein 8-mm-Kugel-Sechskantschlüssel, Teilenummer M162737. Das gerundete Ende führt zu einer Abweichung der Ausrichtung auf den Bolzen, wenn das Mähwerk eingestellt wird.
Technische Daten
| Technische Daten | ||||
|---|---|---|---|---|
| John Deere X354 Rasentraktoren |
Technische Daten
| Motor - Leistung | Bei 3100 1/min, 12,2 rpm | |||
|---|---|---|---|---|
| Motor - Hersteller/Modell | Hersteller/Modell | |||
| Getriebetyp | Integriertes hydrostatisches K46-Getriebe | |||
| Achsgetriebe - Steuerung | Twin Touch™-Pedale | |||
| Hinterreifen | 20x10–10 | |||
| Lenktyp | Manuell, Segment und Ritzel | |||
| Hubsystemtyp | Gaspedal mit optionaler Einstellfeder-Unterstützung | |||
| Schnittbreite | 107 cm 42 in. |
|||
| Gewährleistung |
Motor
| Leistung | Bei 3100 1/min, 12,2 kW | |||
|---|---|---|---|---|
| Hubraum | 603 cc 36,8 cu in. |
|||
| Hersteller/Modell | FS600V | |||
| Typ | Hängendes Ventil (OHV), Druckumlaufschmierung, Ölfilter | |||
| Zylinder | Zweizylinder-V-Motor, gusseiserne Laufbuchsen | |||
| Regler | Mechanisch | |||
| Choke/Drehzahlregelung | Separate Hebel, automatischer Choke-Rücklauf | |||
| Kühlung | Luftkühlung | |||
| Luftfilter | Trocken, austauschbar mit Schaumvorreiniger | |||
| Ölablauf | Keine Werkzeuge erforderlich |
Kraftstoffsystem
| Typ | Benzin | |||
|---|---|---|---|---|
| Kraftstoffförderung | Impulspumpe, Vergaser | |||
| Kraftstoffanzeige | Anzeige auf der Armaturentafel | |||
| Lage des Kraftstofftanks | Hinten | |||
| Einfüllstutzen | Am linken Kotflügel, 7,6 cm 3 in. |
|||
| Fassungsvermögen des Kraftstofftanks | 12,5 L 3,3 U.S. gal. |
Elektrisches System
| Batterie | 12 V 340 CCA |
|||
|---|---|---|---|---|
| Ladesystem | Geregelte Schwungrad-Lichtmaschine, 15 amp | |||
| Motoranlasser | Bendix | |||
| Betriebsstundenanzeige | Ja | |||
| Scheinwerfer | Zwei serienmäßig | |||
| Rücklichter oder Reflektor | Nein | |||
| Rückfahrscheinwerfer | Nein | |||
| Arbeitsbeleuchtung hinten | Nein | |||
| 12-V-Steckdose | Zubehöranschluss (Wahlausrüstung) |
Achsgetriebe
| Typ | Integriertes hydrostatisches K46-Getriebe | |||
|---|---|---|---|---|
| Steuerung | Twin Touch™-Pedale | |||
| Geschwindigkeitsfixierung | Ja, Hebel am Armaturenbrett | |||
| Ölkühler | Lamellen und Lüfter am Achsgetriebe | |||
| Ölfilter | Ja, intern | |||
| Differenzialsperre | Nein | |||
| Vorwärtsgeschwindigkeit | 0-8,2 km/h 0-5,1 mph |
|||
| Rückwärtsgeschwindigkeit | 0-5,9 km/h 0-3,7 mph |
|||
| Bremsen | Innenliegende Nassscheibenbremse |
Chassis
| Rahmen | Geschweißt, hochbeanspruchbar | |||
|---|---|---|---|---|
| Grundierung/Lack | E-Coat/Pulver | |||
| Halter für Schnellanbau-Gewichte | Optional Front und Heck – ausgelegt für bis vier „Quik-Tatch“-Gewichte, 19 kg 42 lb |
|||
| Kraftheber-Zusatzausstattung | Nein | |||
| Vorderachse | Gusseisen | |||
| Buchsen der Lenkspindeln | Nein | |||
| Vorderreifen | 15x6–6 | |||
| Hinterreifen | 20x10–10 | |||
| Haubenmaterial | In Farbe gegossene Motorhaube verringert Geräusche und kann nicht rosten oder verbeulen | |||
| Werkstoff Kotflügelblech | Pressstahl | |||
| Fußmatten | Rutschfester Gummi | |||
| Ablagen | Auf Kotflügel und unter dem Sitz | |||
| Wartungsintervallaufkleber | Ja | |||
| Handgriffe am Kotflügel | Nein | |||
| Getränkehalter | Ja | |||
| Ausrüstungsmontage | Ja, Schwerlastausführung |
Lenkung
| Typ | Manuell, Segment und Ritzel | |||
|---|---|---|---|---|
| Allradlenkung | Ja | |||
| Lenkrad | 35,6 cm 14 in. |
|||
| In der Neigung verstellbares Lenkrad | Nein | |||
| Wenderadius | 38,1 cm 15 in. |
|||
| Ungeschnittener Kreisradius | Rechts, 30,5 cm 12 in. Links, 38,1 cm 15 in. |
Sitz
| Typ | Offene Rückenlehne | |||
|---|---|---|---|---|
| Höhe der Rückenlehne | 38,1 cm 15 in. |
|||
| Armlehnen | Nein | |||
| Längsverstellung | bei besetztem Fahrersitz, 17,8 cm 7 in. |
|||
| Sitzfederung | Zwei Spiralfedern, drei Federpositionen ohne Werkzeug auf das Gewicht des Fahrers einstellbar |
Hubsystem
| Typ | Gaspedal mit optionaler Einstellfeder-Unterstützung | |||
|---|---|---|---|---|
| Hydraulikanschlüsse | Nein | |||
| Mähwerk-Schnitthöhe | 13 Positionen, 2,5-10,2 cm 1-4 in. |
|||
| Abstufung der Schnitthöheneinstellung | 0,64 cm 0,25 in. |
|||
| Voreingestellte Schnitthöhe | Ja |
Mähwerk
| Typ | Mulch | |||
|---|---|---|---|---|
| Schnittbreite | 107 cm 42 in. |
|||
| Konstruktion | Gestanztes Mähwerkgehäuse aus Stahl | |||
| Mähwerkmaterial | 12 gauge 2,7 mm 0,105 in. |
|||
| Waschanschluss am Mähwerk | Ja | |||
| Mähwerk-Antriebssystem | Linearer Riemenantrieb, elektrische Zapfwelle | |||
| Mähwerkräder | Zwei | |||
| Einstellung des Mähwerkrads | Vier Positionen, Werkzeug erforderlich | |||
| Einstellen der Mähwerkshöhe | Exact Adjust-Anschlüsse und eine Messlehre zum Einstellen der Horizontalposition des Mähwerks |
Mäherkompatibilität
| Typ | Unter den Traktor schieben | |||
|---|---|---|---|---|
| Vordere Zugarme | Mit Federstiften an zwei Punkten befestigt | |||
| Hintere Zugarme | Zwei Stifte und Federclips | |||
| Mähwerkräder drehen sich | Nein | |||
| Antriebssystem | Zweifacher Riemen |
Sicherheit
| Erfüllt ANSI-Norm | Ja | |||
|---|---|---|---|---|
| Erfüllt OPEI-Norm | Ja | |||
| Rückfahrschutz | Option zum Betreiben von Anbaugeräten während der Rückwärtsfahrt (RIO) | |||
| Sicherheitsvideo | Ja |
Anmerkungen des Käufers
| Hinweise | Einteilige Motorhaube für einfachen Wartungszugang, in Farbe gegossen, verringert Geräusche und kann nicht rosten oder verbeulen Allradlenkung für erstklassige Manövrierbarkeit und Kantenschnitte |
|||
|---|---|---|---|---|
| Gewährleistung |
Sonderausrüstung
| Mäher | 42M (Standard) | |||
|---|---|---|---|---|
| Hinteres Grasaufnahmesystem | ||||
| Materialaufnahme mit Antrieb | ||||
| Mulchsystem | Ja | |||
| Frontvertikutierer | 96,5, 116,8, 137,2 cm 38, 46, 54 in. |
|||
| Fronträumschild | 111,8 und 125 cm 44 und 49 in. |
|||
| Mittig montierter Schild | ||||
| Schneefräse | 111,8 cm 44 in. |
|||
| Kehrmaschine | 120 cm 47 in. |
|||
| Bodenfräse | ||||
| Hülsenkupplung | ||||
| Dreipunktaufhängung | ||||
| Heckzapfwelle | ||||
| Pflug, Streichblech | ||||
| Kastenabstreifer | ||||
| Grubber | ||||
| Heckschild | ||||
| Scheibenegge | ||||
| Landschaftsrechen | ||||
| Pflanzenschutzspritze | ||||
| Streuer | Anhänger, 80 kg 175 lb |
|||
| Vordere Stoßstange | Optional vordere Stoßstange in Spezialform | |||
| Frontschutz | Ja | |||
| Wetterschutz | ||||
| Sonnendach | ||||
| Kraftheber-Zusatzausstattung am Heck | ||||
| Schaufelhalter | ||||
| Grasstreifenbildung | ||||
| Traktorschaufel | ||||
| Frontlader | ||||
| Andere Maschinen | Heckballastträger | |||
| Anhängerwerkzeuge |
Abmessungen
| Höhe | 109,2 cm 43 in. |
|||
|---|---|---|---|---|
| Gesamtlänge | 182,9 cm 72 in. |
|||
| Radstand | 125,5 cm 49,4 in. |
|||
| Breite mit Mähwerk | 112 cm 44 in. |
|||
| Breite mit Mähwerk (Schwadblech zur Lagerung angehoben) | ||||
| Breite ohne Mähwerk | 104,1 cm 41 in. |
|||
| Gewicht | Mähwerk, kein Kraftstoff, 286 kg 630 lb |
Zusätzliche Informationen
| Datum erfasst |
|---|
