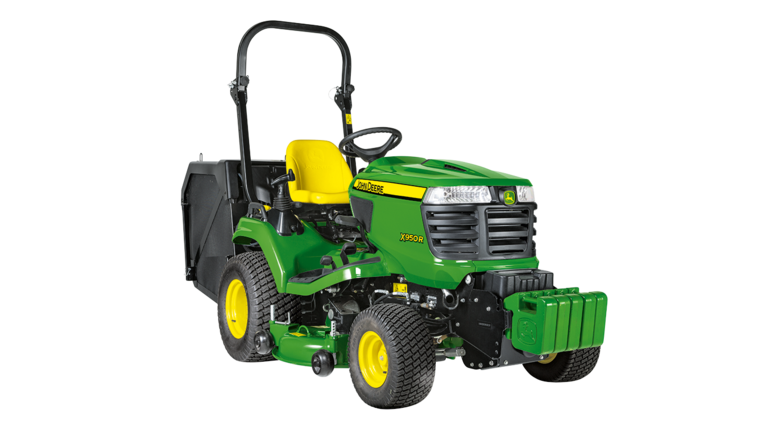

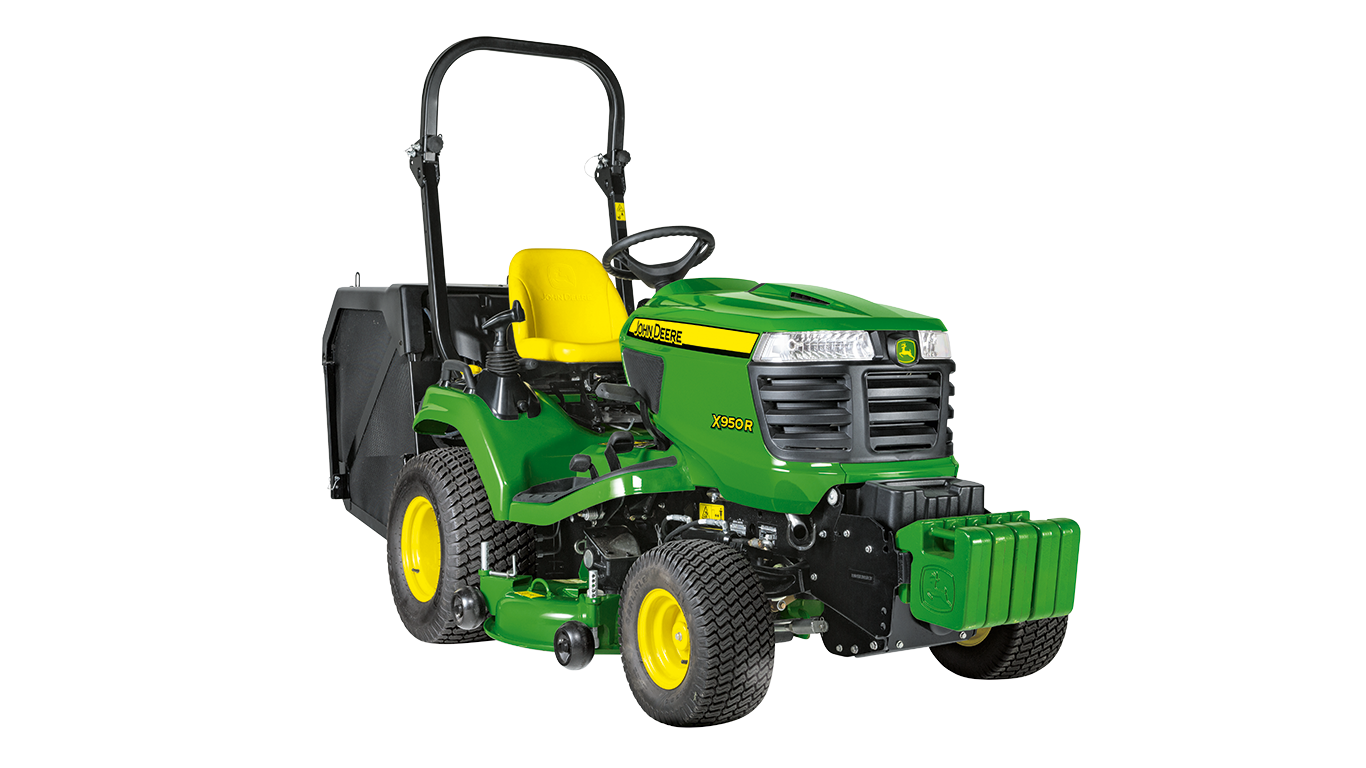

X950RProfessionelle Mähtechnik
- Drehmomentstarker Dieselmotor
- Hochleistungs-Radantrieb
- Ausgefeilte Ergonomie und intuitive Bedienelemente
Bei schwerer Arbeit läuft der brandneue X950 zur Hochform auf. Dieser Rasentraktor mit Heckauswurf und Heckgrasfangbehälter ist mit robustem Rahmen und Mähwerk aus Stahl für viele sorgenfreie Einsatzjahre gerüstet. Der drehmomentstarke Dieselmotor und die leistungsfähigen Radmotoren können sich den ganzen Tag lang durch schwieriges Gelände arbeiten, und dank ausgefeilter Ergonomie und intuitiven Bedienelementen erlebt auch der Fahrer einen entspannten Arbeitstag.
Hauptmerkmale
Alle einblenden
Alle verbergen

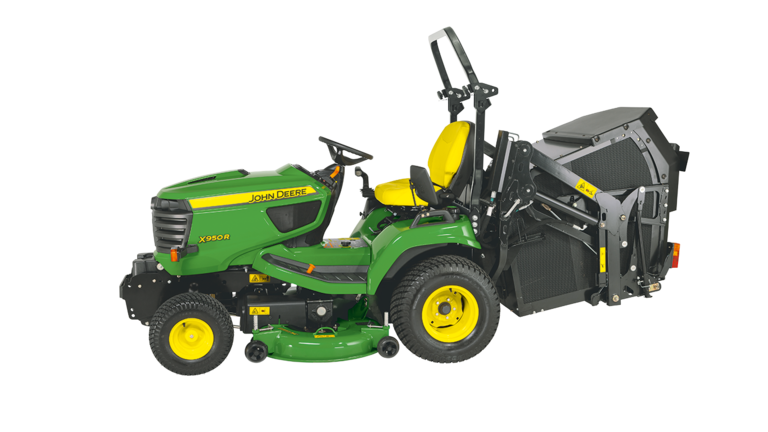

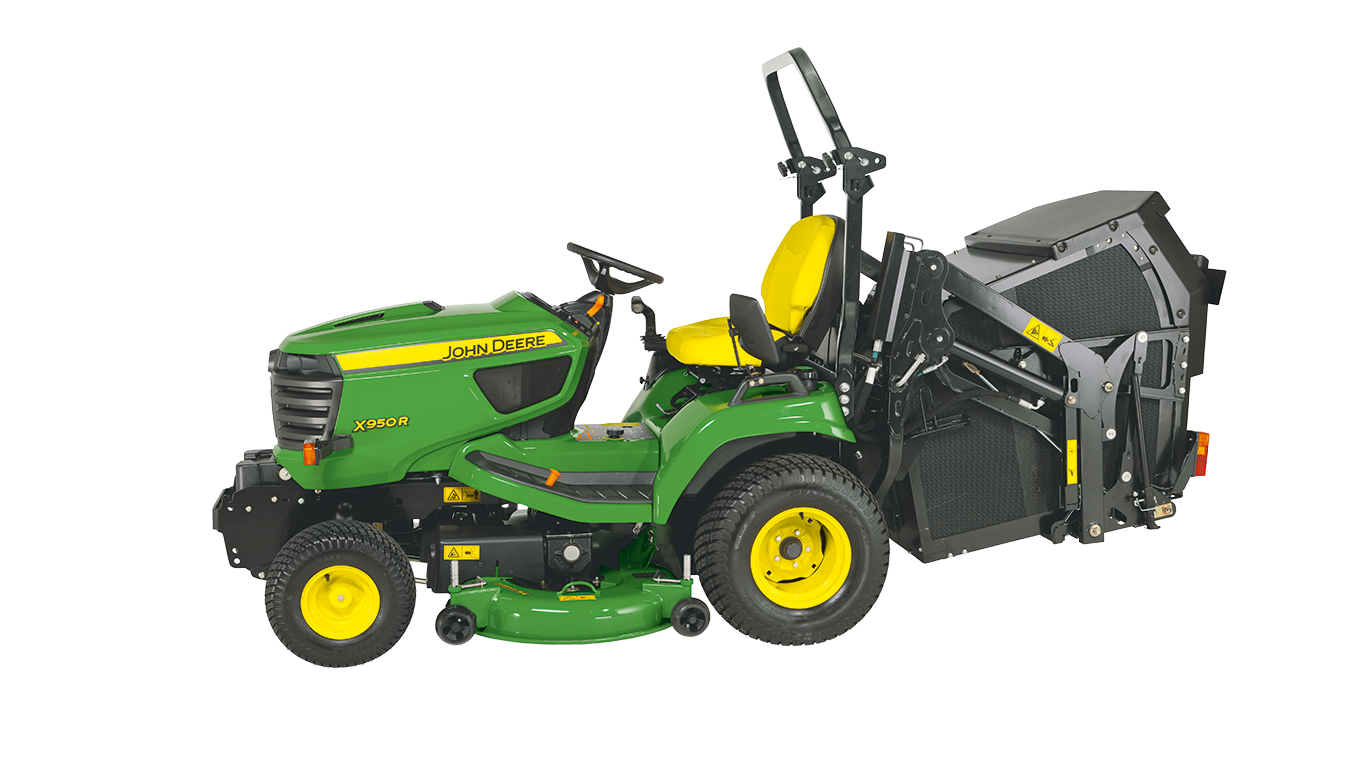

X950R in zwei Ausführungen: Hochentleerung und Bodenentleerung
Geschmiedete und gewalzte Hochleistungsmähwerke, 122 cm und 137 cm groß, mit hochwertigen Getrieben
Schnell verstellbare Mähwerkräder
Linkes Mähmessergetriebe
Zum Trimmen ragt das Mähwerk über die Räder hinaus
Zum Trimmen ragt das Mähwerk über die Räder hinaus
Mähwerk lässt sich zum Warten leicht abnehmen
Breiter Auswurfschacht für die direkte Aufnahme, Grasfangbehälter für Bodenentleerung

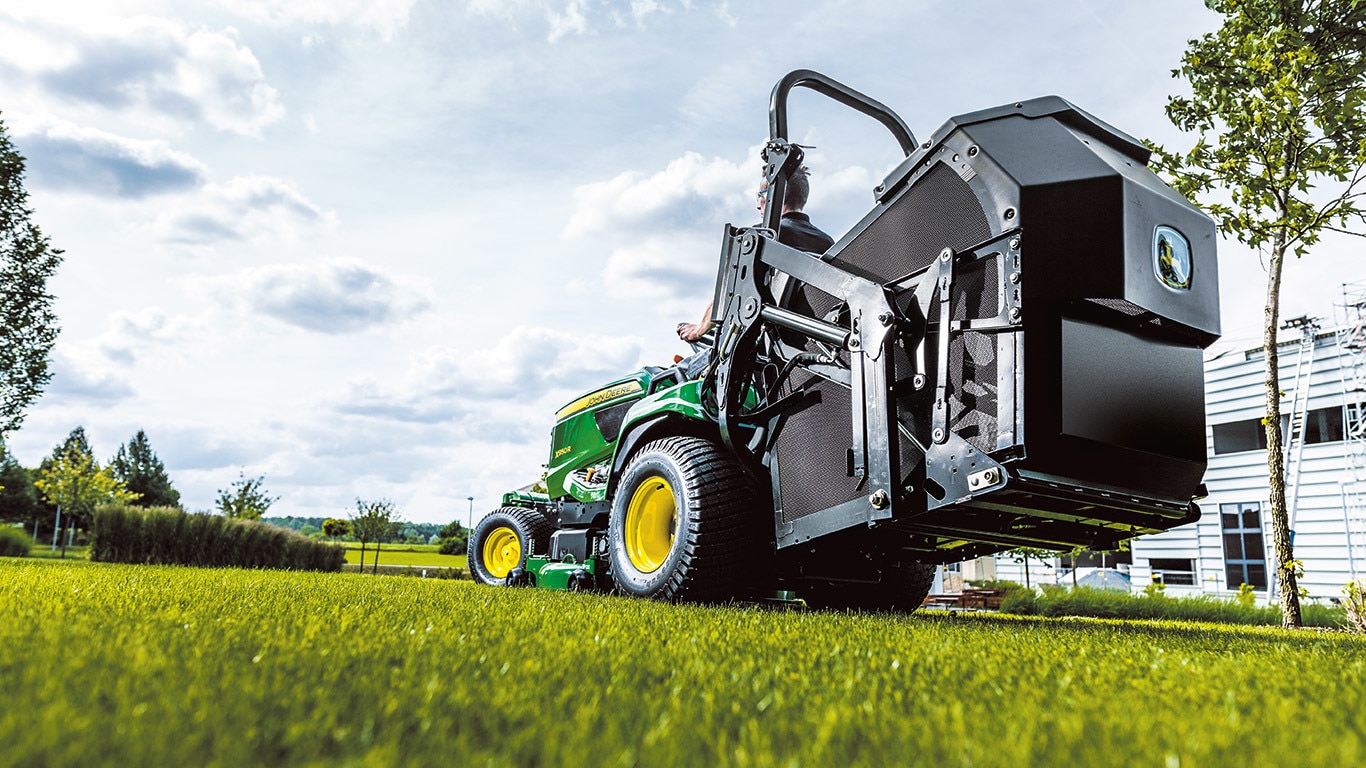

Mit seinem Grasfangbehälter für Hochentleerung verfügt der X950R über die größte Reichweite und Überladehöhe
Korrekte Spurhaltung und Stahlrahmen schützen den Grasfangbehälter
Einstellbares Signal bei vollem Grasfangbehälter
Verriegelung des Rahmens bei geöffnetem Grasfangbehälter
Beinfreiheit auf der Fahrerplattform
Lenkrad mit Verstellhebel auf der linken Seite
Die Rückenlehne lässt sich bequem nach hinten neigen
Feststellbremsensteuerung und Bremspedal
Fußauflage
Bedienelemente beim X950R
Ergonomischer Multifunktionshebel zur Bedienung aller Hydraulikfunktionen
Armaturenbrett und Bedienelemente (Schalter aus)
Anzeigen und Kontrollleuchten (Schalter zur Veranschaulichung der Funktionen eingeschaltet)
Darstellung des Armaturenbretts mit Beschreibungen
Differenzialsperre auf der linken Seite der Fußplattform
Die Schnitthöhenverstellung befindet sich in der Mitte der Fahrerplattform
Neues Design: Der Ultraschall-Füllstandssensor misst die Entfernung zwischen Gras und Sensor. Je geringer die Entfernung zwischen Gras und Sensor, desto mehr Balken werden auf dem Display angezeigt.
Leichter Zugang zum Motor
Die Batterie lässt sich leicht von vorn und ohne Werkzeug erreichen (unter der schwarzen Kunststoffabdeckung geschützt).
Das Freilaufventil ist einfach über eine große Mutter in der Mitte der Fahrerplattform zu erreichen.
X350-Traktor
ZTrak™ Mäher Z370R Electric
Mit „Equipment Mobile“ die richtigen Ersatzteile finden
Wartungsplan-Bildschirm
Bildschirm für Wartungsteile und Notizen
Smart Connector
Smart Connector, Kabelbaum und Kabelbinder
Nutzen des X950R
X950R in zwei Ausführungen: Hochentleerung und Bodenentleerung
Leistung
Der X950R ist ein robuster Rasentraktor mit Dieselmotor und Grasfangbehälter für gewerbliche Mäharbeiten. Er ist für gewerbliche Anwendungen ausgelegt.
Die übersichtliche, offene Konstruktion der Fahrerplattform des X950R ermöglicht einfaches Auf- und Absitzen. Dank der komfortablen Sitz- und Fußpositionierung, des einstellbaren Lenkrads sowie der intuitiven Bedienelemente kann sich der Fahrer ganz auf seine Arbeit konzentrieren. Das Modell zeichnet sich durch einen geringen ungeschnittenen Kreis, die exakte Spurführung und Möglichkeit zum Trimmen auf beiden Seiten aus. Dies steigert die Produktivität und erleichtert die Arbeit an engen Stellen. Die glatt gewalzten Mähwerkkanten sorgen dafür, dass die Grasnarbe nicht verletzt oder das Gras herausgerissen wird.
Der Grasfangbehälter lässt sich einfach mithilfe des Multifunktionshebels von der Fahrerplattform aus entleeren. Mit dem größten Grasfangbehälter der Branche und dem einstellbaren Füllsignal sind weniger Unterbrechungen zum Entleeren erforderlich. Die beste Überladehöhe und Reichweite sorgen dafür, dass Anhänger vollständig beladen werden können.
Der reibungslose Betrieb an langen Arbeitstagen wird durch Komfortmerkmale wie einen Becherhalter und die einfach zu nutzende Geschwindigkeitsregelung unterstützt. Ein Sitz mit Lendenwirbelstütze und optionalen Armlehnen, Griffe in Reichweite und eine effiziente Differenzialsperre ermöglichen sanftes Fahren auch in schwierigem Gelände.
Das digitale Armaturenbrett unterstützt den Fahrer dabei, die richtige Mähgeschwindigkeit einzuhalten und sich somit voll und ganz auf die Arbeit zu konzentrieren.
Optionale Ausrüstung zur Steigerung der Produktivität. Die Straßenzulassung erlaubt eine schnelle Fahrt zum nächsten Mäheinsatz. Dank des Leitblechs ist schnelles Mähen ohne Grasfangbehälter und Entsorgen des Grasschnitts möglich. Wenn im Lauf eines Tages an unterschiedlichen Einsatzorten die Verwendung des Grasfangbehälters und des Heckauswurfs nötig ist, kann das Leitblech schnell abgenommen werden. Abstellstützen für den Grasfangbehälter machen die Umstellung noch einfacher. Über die 12-V-Steckdose können verschiedene Geräte, wie z. B. eine elektrischen Spritze, mit Strom versorgt werden. Die Anhängevorrichtung mit Kugel ermöglicht das Anhängen verschiedener Geräte.
Einsatzzeit
Die hohe Qualität der Komponenten reduziert das Risiko von Ausfällen. Der Rahmen kann dank seiner Robustheit und Schweißkonstruktion auch höhere Lasten bewältigen. Die Rahmengeometrie verhindert Stöße von vorn auf den Lenkzylinder. Das geschmiedete Mähwerk mit gewalzten Kanten verhindert auf optimale Weise Verschleiß und Stoßbelastungen. Auch bei den ständigen Gefahren des täglichen Betriebs widersteht der Metallrahmen des Grasfangbehälters Stößen und lässt sich leicht reparieren. Beim Leeren des Grasfangbehälters sind die Hubzylinder durch die intelligente Positionierung der Hubarme vor den Zylindern vor Stößen gegen Anhängerwände geschützt.
Die robuste(n) Vorderachse und Spindeln, die Hinterräder und viele andere Komponenten wurden im Sinne einer langen Lebensdauer des Mähers sorgfältig entwickelt und konstruiert.
Die Motorhaube besteht aus kratz- und abriebfestem Material. Der Motorlufteinlass und die Verbrennungskammer sind dank eines nach unten gerichteten Doppelfilterelements vor Schmutz geschützt, der ansonsten Ausfälle verursachen könnte.
Sicherer Betrieb gewährleistet auch eine längere Einsatzzeit. Wenn der Fahrer beim Mähen in einer Gefahrensituation bremst, schaltet die elektrische Zapfwelle das Mähwerk ab, lässt den Motor aber weiterlaufen, damit der Traktor aus dem Gefahrenbereich gefahren werden kann. Der Sperrmechanismus des angehobenen Grasfangbehälters ist während Wartungs- oder Reinigungsarbeiten einfach zu betätigen. Zahlreiche Sperrschalter sorgen bei allen Bedingungen für einen sicheren Betrieb.
Betriebskosten
Die Betriebskosten sind einer der wichtigsten Entscheidungsfaktoren für gewerbliche Betreiber. Der X950R sorgt mit leicht durchführbaren Prüfungen des Maschinenzustands, gutem Zugang zu einer überschaubaren Anzahl an Schmierstellen, einfachen Filterwechseln und langen Betriebsintervallen ohne Pflichtwartungen für geringere Wartungskosten. Die Konstruktion des Luftfilters und der Drucksensor verhindern erhöhten Kraftstoffverbrauch, der bei Filtern minderwertiger Qualität erforderlich wäre. Dank der gut zugänglichen Konstruktion und der Möglichkeit, das Mähwerk einfach und schnell auszubauen, ist die Reinigung ein Kinderspiel. John Deere empfiehlt allen Betreibern dringend, einen Überblick über die Wartungskosten anzufordern, wenn sie den X950R mit Wettbewerbermodellen vergleichen, um die Effizienz umfassend zu beurteilen.
Sauberer Schnitt mit den 122 cm und 137 cm großen Mähwerken
Geschmiedete und gewalzte Hochleistungsmähwerke, 122 cm und 137 cm groß, mit hochwertigen Getrieben
Verfügbare Mähwerke: 122 cm und 137 cm große, Hochleistungsmähwerke mit Heckauswurf für gewerbliche Anwendungen. Vorteile:
- Die tiefe Mähwerkkonstruktion sorgt für ein saubereres Schnittbild und bewältigt eine größere Menge an Gras.
- Für längere Haltbarkeit wird das Mähwerk aus schwerem 3,5-mm-Stahl geschmiedet.
- Die glatte Mähwerkkonstruktion verhindert das Ansammeln von Schnittgut, erleichtert die Reinigung und führt das Gras reibungslos in den Auswurfschacht.
- Die Kanten sind für zusätzliche Festigkeit beim Auftreffen auf Hindernisse um 180 Grad gewalzt. Die Überlappung der Mähmesser von 100 mm senkt die Wahrscheinlichkeit von Streifen zwischen den Messern.
- Die Schnitthöhe lässt sich bequem mit einem Drehregler an der Fahrerplattform einstellen. Das Einschalten des Mähwerks erfolgt durch Ziehen an einem elektrischen Schalter am Armaturenbrett, mit dem eine elektrische Kupplung angesteuert wird.
- Die Messerform unterstützt den Transport in den Grasfangbehälter
Keine braunen Flecken im Gras dank einfach einstellbarer Räder zum Schutz der Grasnarbe
Schnell verstellbare Mähwerkräder
Die federbelasteten Stifte zur Höhenverstellung der Mähwerkräder sind einfach zu verwenden. Sie halten die richtige Schnitthöhe aufrecht und schonen selbst in unebenem Terrain die Grasnarbe.
Mähwerk-Antriebssystem
Linkes Mähmessergetriebe
Mit doppelten, geraden Riemen, Antriebswellen, hochwertigen Getrieben und Spindelgehäusen aus Eisen sorgt der Mähwerkantrieb für garantierte Zuverlässigkeit. Es ist kein Ölwechsel erforderlich, da das Öl im Getriebe für die gesamte Lebensdauer ausreicht.
Trimmen auf beiden Seiten
Zum Trimmen ragt das Mähwerk über die Räder hinaus
Zum Trimmen ragt das Mähwerk über die Räder hinaus
Das Mähwerk ragt rechts und links über die Räder hinaus, um auf beiden Seiten auch an Mauern, unter Büschen und um Bäumen zu mähen, sodass der Fahrer in schwierigen Bereichen nur minimal vor- und zurückmanövrieren.
Schneller und intuitiver Mähwerkeinbau für einfaches Wechseln der Mähmesser
Mähwerk lässt sich zum Warten leicht abnehmen
Das Mähwerk lässt sich innerhalb weniger Minuten abnehmen und wieder anbringen. Da dieser Vorgang nur wenig Zeit in Anspruch nimmt, kann der Fahrer die Mähmesser schnell wechseln oder im Winter das Mähwerk abnehmen und andere Anbaugeräte anbringen:
- Die Mähwerkräder lassen sich leicht um 90 Grad drehen, damit sich das Mähwerk mühelos zur Seite wegrollen lässt
- Der federbelastete Tunnelschacht kann mit einem Stift in der abgesenkten Position verriegelt und das Mähwerk ganz einfach unter dem Rahmen herausgerollt werden
- Die Zapfwelle lässt sich vom Traktor abnehmen und verbleibt dann am Mähwerk
Nutzen von John Deere:
Leistung: |
Einsatzzeit |
Betriebskosten |
|
|
|
Grasfangbehälter vereinfachen die Aufnahme und den Transport von Grasschnitt
Optionen für den Grasfangbehälter: Behälter mit Boden- oder Hochentleerung
Breiter Auswurfschacht für die direkte Aufnahme, Grasfangbehälter für Bodenentleerung
Mit seinem Grasfangbehälter für Hochentleerung verfügt der X950R über die größte Reichweite und Überladehöhe
Die Kombination aus neu gestaltetem Mähwerk, einem breiten Aufnahmeschacht und einem großen Grasfangbehälter sorgt für die beste Aufnahmeleistung in dieser Klasse. Dank der glatten Innenfläche des geschmiedeten Mähwerks wird das Gras bestmöglich weitertransportiert. Der breite Schacht transportiert das Gras reibungslos zur Rückseite des Grasfangbehälters und sorgt für eine schnelle Befüllung. Die integrierte Reinigungsklappe unterstützt die Reinigung des Schachts beim Mähen unter schwierigeren Bedingungen. Der Hebel zur Steuerung der Klappe befindet sich für eine einfache Bedienung bequem erreichbar am rechten Kotflügel.
 |
 |
Zum Mähen von kurzem Gras ermöglicht ein optionaler Schachteinsatz die Anpassung des Schachtdurchmessers. Dadurch wird der Luftstrom verstärkt, der für den Transport von kürzerem Schnittgut erforderlich ist. Der Schachteinsatz schließt außerdem die Lücke zwischen dem Mähwerk und dem Schacht. Die Reinigungsfunktion des Schachtbodens wird durch den Schachteinsatz nicht behindert.
Zu den verfügbaren Grasfangbehältern zählen:
- 570-l-Grasfangbehälter für Bodenentleerung.
- Stahlrahmen für lange Lebensdauer.
- Der größte Grasfangbehälter für Bodenentleerung muss seltener geleert werden.
- 650-L-Grasfangbehälter für Hochentleerung.
- Stahlrahmen für lange Lebensdauer.
- Der größte Grasfangbehälter für Hochentleerung erhöht die Einsatzzeit, da der Behälter seltener entleert werden muss.
- Der zuverlässige Hubrahmen basiert auf dem umfassenden Know-how von John Deere (beispielsweise bei Frontladern der Serie 1R).
- Das Entleeren des Grasfangbehälters ist bei jeder Höhe möglich und erfüllt dadurch die Anforderungen an verschiedene Einsatzbereiche.
- Die große Reichweite vereinfacht das Entleeren in der Mitte von Anhängern mit einer Hubhöhe von 204 cm und einer Ausfahrreichweite von 149 cm, damit die Ladekapazität des Anhängers vollständig genutzt werden kann.
- Alle Hydraulikleitungen und -zylinder sind vor Beschädigungen geschützt, insbesondere wenn sich der angehobene Grasfangbehälter zum Entleeren neben einem Anhänger befindet.
Beide Grasfangbehälter sind mit einer einstellbaren Füllstandsanzeige ausgestattet, um Verstopfungen zu vermeiden. Der Füllstand des Grasfangbehälters wird optisch und akustisch signalisiert. Nach fünf Pieptönen wird der akustische Alarm ausgeschaltet, damit der Fahrer oder Personen in der Nähe nicht gestört werden.
Im Vergleich zu Mitbewerbern lässt sich der Grasfangbehälter beim X950R am schnellsten entleeren. Der An- und Abbau gelingt dank der Hubhydraulik zum Absenken des Grasfangbehälters mühelos. Die optionalen Abstellstützen (siehe separater Abschnitt) werden empfohlen, um den Abbau und die Lagerung noch einfacher zu machen.
Korrekte Spurhaltung und Stahlrahmen schützen den Grasfangbehälter
Die deutlich ablesbaren Instrumente helfen dem Fahrer dabei, den Status der Maschine im Blick zu behalten. Kraftstoffstand, Betriebsstundenzähler und Kühlmitteltemperatur werden zu jeder Zeit angezeigt. Auf dem Display sind noch weitere Warnleuchten vorhanden, unter anderem zu Motoröldruck, Verstopfung des Luftfilters, Batterieladezustand und Aktivierung der Feststellbremse.
Einstellbares Signal bei vollem Grasfangbehälter
Beim Befüllen des Grasfangbehälters mit Gras ermittelt eine große Platte im Boden den Füllstand des Behälters über das Gewicht. Abhängig von den Bedingungen (trocken oder nass) und vom Material (Gras oder Laub) kann der Sensor in sieben Positionen verstellt werden.
Verriegelung des Rahmens bei geöffnetem Grasfangbehälter
Wenn der Grasfangbehälter in angehobener Stellung gereinigt oder gewartet werden muss, lässt er sich mithilfe der klappbaren Verriegelungshalterungen in Sekundenschnelle arretieren.
Nutzen von John Deere:
Leistung |
Einsatzzeit |
Betriebskosten |
|
|
|
Komfortable, benutzerfreundliche Fahrerplattform
Beinfreiheit auf der Fahrerplattform
Der X950R bietet genügend Beinfreiheit für einen komfortablen Betrieb auch an langen Arbeitstagen.
Lenkrad mit Verstellhebel auf der linken Seite
Das Lenkrad mit verstellbarer Neigung kann für optimale Ergonomie in sechs Positionen eingestellt werden. Größere Fahrer werden den Hebel auf der Einstiegsseite zu schätzen wissen, mit dem das Lenkrad schnell und einfach nach vorne geneigt und wieder zurückgestellt werden kann, um das Aufsitzen auf den Traktor zu erleichtern. Das Lenkrad liegt komfortabel und rutschfest in der Hand.
Die Rückenlehne lässt sich bequem nach hinten neigen
Optional kann der Deluxe-Sitz gewählt werden. Er ist zweiteilig, verfügt über eine hohe Rückenlehne und ein dickes Sitzpolster für dauerhaften Komfort selbst an einem langen Einsatztag. Die Neigung der Rückenlehne lässt sich für optimalen Fahrerkomfort mit einem praktischen Hebel an der Seite in mehrere Positionen verstellen. Für optimalen Fahrerkomfort sorgt die Gleitschiene mit Federung, mit der sich der Sitz horizontal verstellen lässt.
Feststellbremsensteuerung und Bremspedal
Die Feststellbremsensteuerung befindet sich gut erreichbar unter dem Zündschalter am Lenksockel. Sie hält das Bremspedal sicher in der verriegelten Position. Wenn das Bremspedal betätigt wird, werden Mähwerk und Geschwindigkeitsregelung ausgeschaltet und der Motor kann angelassen werden. Außerdem werden damit die Bremsen als Feststellbremse betätigt.
Fußauflage
Die Fußauflage dient als rutschfester Untergrund beim Auf- und Absitzen und dämpft Vibrationen an den Füßen des Fahrers ab.
Handgriffe, Werkzeugkasten, Becherhalter und 12-V-Steckdose
Die Kotflügelgriffe bieten beim Ein- und Aussteigen und bei Einsätzen an Hängen eine gute Möglichkeit zum Festhalten.
- Das Kunststoffmaterial ist robust und rostet nicht.
- Der Becherhalter ist für Behälter verschiedener Größen geeignet.
- Im Werkzeugkasten lassen sich Werkzeug und Zubehör sicher und praktisch verstauen.
Am Heck befindet sich optional eine 12-V-Steckdose zum Anschließen diverser elektrischer Geräte, wie elektrische Streuer oder Spritzen.
Nutzen von John Deere:
Leistung |
Einsatzzeit |
Betriebskosten |
|
|
|
Die Bedienelemente sind benutzerfreundlich angeordnet und einfach zu finden
Bedienelemente beim X950R
Alle Bedienelemente befinden sich auf dem Armaturenbrett oder dem rechten Kotflügel in Reichweite des Fahrers. Die Bedienelemente sind benutzerfreundlich gestaltet. Dank der ergonomisch gestalteten Bedienelemente kann sich der Fahrer besser auf die eigentliche Aufgabe konzentrieren, anstatt während des Betriebs lange nach den Bedienelementen suchen zu müssen.
Ergonomischer Multifunktionshebel zur Bedienung aller Hydraulikfunktionen
Der Multifunktionshebel gehört beim X950R zur Standardausstattung. Er ermöglicht dem Fahrer das Anheben und Absenken des Mähwerks sowie das Anheben, Absenken und Entleeren des Grasfangbehälters. Dank des Hebels gestaltet sich der Betrieb des X950R sehr komfortabel und intuitiv. Der X950R bietet marktweit die schnellste Entleerung des Grasfangbehälters. Er befindet sich auf der rechten Seite, zu der sich der Fahrer lehnt, um eine optimale Sicht auf die Entleerung des Grasfangbehälters zu haben.
Volle Instrumentierung und Bedienelemente ähnlich wie bei einem PKW gehören zur Standardausstattung
Armaturenbrett und Bedienelemente (Schalter aus)
Anzeigen und Kontrollleuchten (Schalter zur Veranschaulichung der Funktionen eingeschaltet)
Das geschwungene Armaturenbrett weist ein klares und attraktives Erscheinungsbild mit ergonomischen und bedienfreundlichen Elementen auf:
- Die Bedienelemente sind dank farblicher Kennzeichnung vom Fahrer einfach zu erkennen.
- Die Bedienelemente sind logisch angeordnet und problemlos zu erreichen.
- Um das Mähwerk zu aktivieren, kann der Fahrer, wie bei einem T-Griff, mit den Fingern unter den Mähwerksschalter greifen und ihn einfach hochziehen.
- Der RIO-Schalter (Schalter zum Betreiben von Anbaugeräten während der Rückwärtsfahrt) ist ein gut sichtbarer und einfach zu bedienender gelber Knopf.
- Die Geschwindigkeitsregelung wird per Knopf betätigt.
- Das funktionale Design der Bedienelemente am Handgashebel wirkt qualitativ hochwertig und fühlt sich angenehm an.
Darstellung des Armaturenbretts mit Beschreibungen
Das Armaturenbrett hat das Aussehen und die Funktionalität wie bei einem modernen Pkw. Beim Anlassen des Motors leuchtet eine Einschaltsequenz auf und signalisiert die Funktionsbereitschaft:
- Die Anzeige verfügt über ein dunkles Cockpit-Design, um die Ablesbarkeit zu verbessern.
- Die Hintergrundbeleuchtung der Anzeige dient der besseren Sicht bei Nacht.
- Besonders nützlich ist die Nachtbeleuchtung bei der Verwendung einer Schneefräse.
- Fällige Ölwechsel und sonstige Wartungstermine können problemlos anhand des Betriebsstundenzählers ermittelt werden.
- Die elektronische Kraftstoffanzeige liefert Informationen über den Kraftstoffstand in Echtzeit.
- Der Drehzahlmesser zeigt die Motordrehzahl grafisch an.
- Die graphische Darstellung zeigt dem Fahrer den optimalen Motordrehzahlbereich für die beste Schnittqualität an.
- Eine Kontrollleuchte informiert den Fahrer, wenn die Zapfwelle eingeschaltet ist.
- Helle Warn- und Stoppleuchten machen den Fahrer auf wichtige Hinweise am Armaturenbrett aufmerksam.
- Durch die frühzeitige Behebung von Problemen können Schäden vermieden und Reparaturkosten reduziert werden.
- Bei Problemen mit dem Einschalten des Mähwerks, dem Sitzschalter und der Feststellbremse erhält der Fahrer eine präzise Fehlermeldung, wenn er versucht das Mähwerk in Betrieb zu nehmen.
- Auf dem Armaturenbrett wird auch angezeigt, warum der Motor oder das Mähwerk beim Auslösen von Sicherheitsschaltern ausgeschaltet wurde.
- Fahrer erhalten auch die Information, ob die Batteriespannung niedrig, normal oder erhöht ist.
- Die Kontrollleuchte für Wartung leuchtet auf, wenn ein Diagnosecode gespeichert ist.
- Die On-Board-Diagnosesysteme stellen qualifizierten Technikern Diagnosecodes zur Verfügung.
- Der Techniker kann zum Beispiel Schalterfunktionen und Störungen in Stromkreisen ohne Werkzeug prüfen.
Eine per Fuß betätigte Differenzialsperre sorgt für eine positive Kraftübertragung auf beide Hinterräder und dadurch für mehr Traktion
Differenzialsperre auf der linken Seite der Fußplattform
Die Differenzialsperre lässt sich einfach durch Drücken mit dem linken Fuß aktivieren. Dadurch wird sichergestellt, dass an den Traktionsmotoren kein Schlupf entsteht (Einzelheiten hierzu werden im Abschnitt zum Hydraulikantrieb erklärt)
Schnitthöhenverstellung
Die Schnitthöhenverstellung befindet sich in der Mitte der Fahrerplattform
Über die Schnitthöhenverstellung kann per Einstellrad vom Fahrersitz aus die Schnitthöhe angepasst werden. Das Mähwerk kann auch in der vollständig angehobenen Position arretiert werden, sodass optionale Frontanbaugeräte unabhängig vom Mähwerk angehoben und abgesenkt werden können. Das Mähwerk kehrt bei jedem Absenken in dieselbe voreingestellte Höhe zurück. Die Schnitthöhe kann im Bereich von 25 bis 112 mm eingestellt werden.
Nutzen von John Deere:
Leistung |
Einsatzzeit |
Betriebskosten |
|
|
|
Optionaler Ultraschall-Füllstandssensor
Digitale Füllstandsanzeige für den Grasfangbehälter
Die digitale Füllstandsanzeige für den Grasfangbehälter besteht aus zwei Komponenten (Abbildungen können der detaillierten Produktbeschreibung weiter unten entnommen werden)
 |
 |
| 1. Ultraschallsensor im vorderen oberen Bereich des Grasfangbehälters zur Messung des Füllstands | 2. Digitalanzeige zur bequemen Darstellung des Grasfangbehälter-Füllstands im direkten Sichtfeld des Fahrers |
Hauptvorteile:
- Mindestens 15 Minuten Zeitersparnis pro Arbeitstag, da der Füllstandssensor nicht eingestellt werden muss
- Die Echtzeit-Füllstandsanzeige unterstützt den Fahrer bei seiner Entscheidung für den bestmöglichen Zeitpunkt der Entleerung und erhöht die Produktivität um mindestens 10 Prozent (je nach zu mähender Fläche und Arbeitsweise)
- Eine zuverlässige, fehlerfreie Füllstandsanzeige erhöht die Produktivität deutlich:
- Verhindert Verstopfungen, die beim Überfüllen des Grasfangbehälters durch ein verspätetes Füllstandssignal entstehen können, sodass auch kein zusätzlicher Arbeitsaufwand für die manuelle Reinigung des Grasfangbehälters anfällt
- Verhindert unnötiges Entleeren des Grasfangbehälters, verursacht durch ein frühzeitiges Füllstandssignal, das einen vollen Grasfangbehälter anzeigt, obwohl der Behälter noch nicht voll ist.
- Entsprechende Einsparungen beim Kraftstoffverbrauch
- Darüber hinaus ist das System
- Benutzerfreundlich
- Selbsterklärend
- Funktionsbewährte Hardware (ähnlich wie Parksensoren bei Pkw)
- Da keine sich bewegende Teile mit dem Gras in Kontakt kommen, ist es gut vor Unfällen geschützt
Ultraschall-Füllstandssensor
Neues Design: Der Ultraschall-Füllstandssensor misst die Entfernung zwischen Gras und Sensor. Je geringer die Entfernung zwischen Gras und Sensor, desto mehr Balken werden auf dem Display angezeigt.
Der Ultraschall-Füllstandssensor ähnelt den Parksensoren moderner Pkw.
Der Sensor befindet sich im vorderen oberen Bereich des Grasfangbehälters, der zuletzt befüllt wird. Zusätzlich verhindert ein kleines V-förmiges Leitblech die Ansammlung von Schnittgut am Sensor während des Mähens.
Durch diese Positionierung kann der Sensor auch einen großen Bereich erfassen. Die Einstellung der Empfindlichkeit des Sensors ist geringer, bis der Grasfangbehälter halbvoll ist. Bei halbvollem Grasfangbehälter beginnt er mit der Erfassung des Füllstands und aktiviert die digitale Anzeige. Diese Einstellung macht den Fahrer rechtzeitig darauf aufmerksam, wann es Zeit wird, den Grasfangbehälter zu entleeren, ohne den Fahrer zu sehr abzulenken.
Der Ultraschall-Füllstandssensor ist genau auf die Maschine und den Grasfangbehälter abgestimmt, d. h. es ist keine Einstellung während der Arbeit erforderlich
- Der Sensor funktioniert bei allen Grasbedingungen. Es ist keine wesentliche Erfahrung erforderlich, um die Füllstandsanzeige an die Grasbedingungen anzupassen, die sich mehrmals am Tag ändern können
- Keine Verstopfungen im Schacht, die beim Überfüllen des Grasfangbehälters durch ein verspätetes Füllstandssignal aufgrund einer fehlerhaften Einstellung entstehen können. Das vermeidet auch den Arbeitsaufwand für die zusätzliche Reinigung des Schachts
- Kein unnötiges Entleeren eines nur teilweise befüllten Grasfangbehälters aufgrund eines verfrühten Füllstandssignals durch fehlerhafte Einstellung der Füllstandsanzeige
Digitales Armaturenbrett
Das digitale Armaturenbrett erhält das Signal vom Ultraschall-Füllstandssensor und stellt den Füllstand des Grasfangbehälters in Echtzeit dar.
Weitere Vorteile des digitalen Armaturenbretts sind die Überprüfung des Systems und die ständigen Informationen über die Maschine.
(Anmerkung: Das Bild oben zeigt alle Informationen, die überhaupt angezeigt werden können. Im laufenden Betrieb werden nur die Informationen angezeigt, die gerade vorliegen oder für den Betrieb wichtig sind.)
| Leistung | Einsatzzeit | Betriebskosten |
|
|
|
Füllstandsanzeige des Grasfangbehälters:
Die Füllstandsanzeige des Grasfangbehälters (blauer Rahmen) ist eine Balkenanzeige mit sechs Segmenten. Wie im Abschnitt 4.1 erläutert, stellt die Anzeige erst bei einem halbvollen Grasfangbehälter den steigenden Füllstand dar. Der Füllstand wird von 50 Prozent bis 100 Prozent in Schritten von 10 Prozent angezeigt. Dadurch kann sich der Fahrer auf das Mähen konzentrieren und wird nicht dauernd durch die Anzeige abgelenkt. Die beiden oberen Segmente der Balkenanzeige sind durch eine rote Linie gekennzeichnet. Auf diese Weise wird dem Fahrer signalisiert, dass der Grasfangbehälter entleert werden muss.
Füllstandsanzeige:
- Unterstützt den Fahrer bei seiner Entscheidung für den bestmöglichen Zeitpunkt für die Entleerung des Grasfangbehälters, wodurch unnötige, unproduktive Transportzeiten vermieden werden
- Vermeidet Verstopfung des Schachts, die beim Überfüllen des Grasfangbehälters durch ein verspätetes Füllstandssignal entstehen können, und unproduktive Arbeit aufgrund unnötiger Entleerungsvorgänge bei nur teilweise befüllten Grasfangbehältern
Hohe Wartungsfreundlichkeit dank einfach zu öffnender Motorhaube
Motor und Getriebe lassen sich einfach und kostensparend warten
Leichter Zugang zum Motor
Leichter Wartungszugang zum Motor dank einteiliger Motorhaube. Sieb, Luftfilter, Ölmessstäbe usw. befinden sich bequem erreichbar auf der linken Seite. Wenn intensive Wartung erforderlich ist, lässt sich die Motorhaube für optimalen Zugang einfach und ohne Werkzeug abnehmen. Durch die Sichtprüfung des Sensors der Luftfilteranzeige und der Leuchte auf dem Armaturenbrett ist die tägliche Prüfung des Luftfilters sehr einfach, die Lebensdauer des Motors wird erhöht und Leistungsverluste aufgrund von verstopften Filtern werden reduziert. Das Filtersieb des Luftfilters lässt sich zur schnellen und einfachen Reinigung mit Druckluft einfach seitlich herausziehen.
Lange Wartungsintervalle

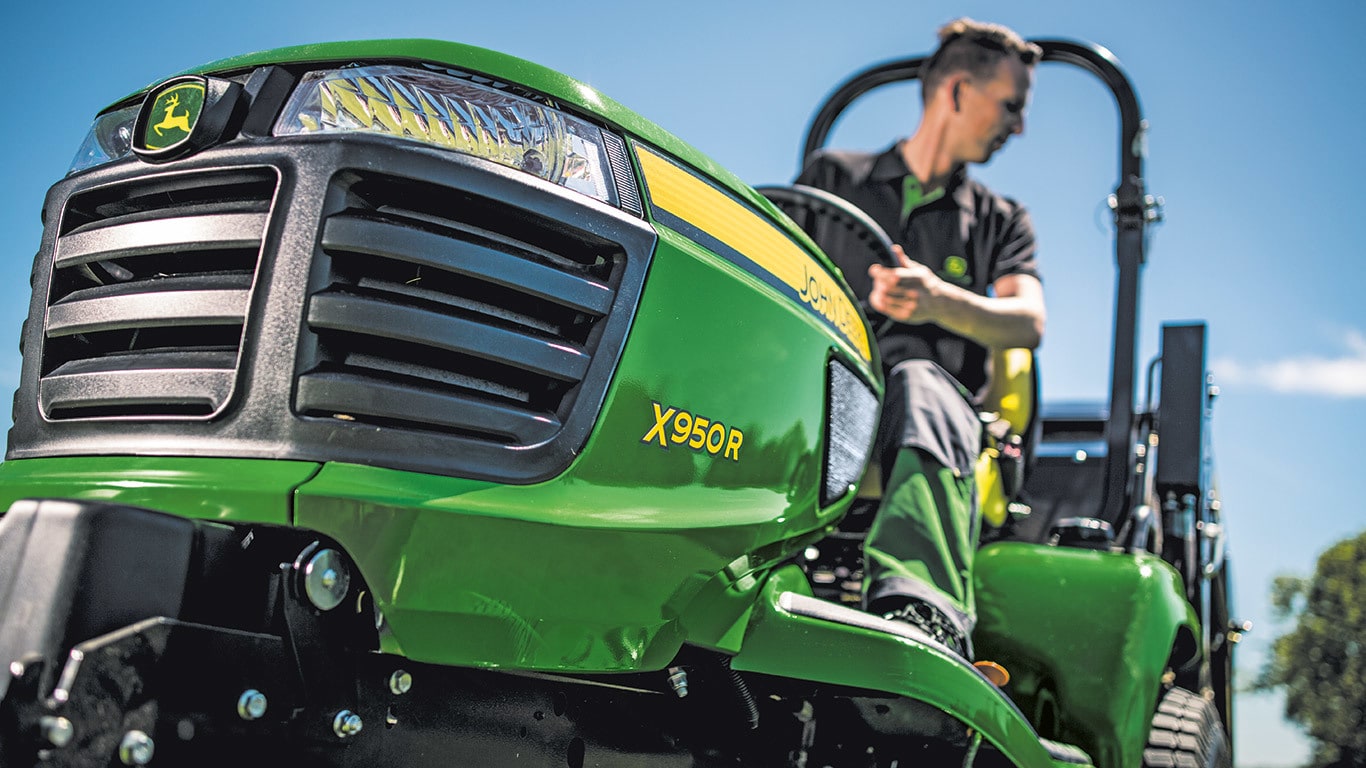

Der Multifunktionshebel gehört beim X950R zur Standardausstattung. Er ermöglicht dem Fahrer das Anheben und Absenken des Mähwerks sowie das Anheben, Absenken und Entleeren des Grasfangbehälters. Dank des Hebels gestaltet sich der Betrieb des X950R sehr komfortabel und intuitiv. Der X950R bietet marktweit die schnellste Entleerung des Grasfangbehälters. Er befindet sich auf der rechten Seite, zu der sich der Fahrer lehnt, um eine optimale Sicht auf die Entleerung des Grasfangbehälters zu haben.
Einfache Problembehebung bei leerer Batterie oder leerem Kraftstofftank
Die Batterie lässt sich leicht von vorn und ohne Werkzeug erreichen (unter der schwarzen Kunststoffabdeckung geschützt).
Das Freilaufventil ist einfach über eine große Mutter in der Mitte der Fahrerplattform zu erreichen.
Die Schmierstellen sind einfach zu erreichen |
Nutzen von John Deere:
Leistung |
Einsatzzeit |
Betriebskosten |
|
|
|
Mit der App „Equipment Mobile“ und dem Smart Connector halten Sie Ihren Mäher einsatzbereit
X350-Traktor
ZTrak™ Mäher Z370R Electric
Übersicht
Mit der John Deere App „Equipment Mobile“ sorgen Sie dafür, dass Ihre John Deere Maschinen immer optimal laufen. Laden Sie sich die App einfach aus dem App-Store Ihres Mobilgeräts herunter und scannen Sie den Strichcode für die Seriennummer Ihrer John Deere Maschinen, um sie hinzuzufügen. Sobald Ihre Maschinen in der App sind, haben Sie dort zentral Zugriff auf alle Informationen zu Modell, Seriennummer und Modelljahr. Die App bietet außerdem Wartungs-, Ersatzteil- und Supportressourcen für Ihre spezifischen Seriennummern.
Finden Sie auf Anhieb die richtigen Ersatzteile
Mit „Equipment Mobile“ die richtigen Ersatzteile finden
Es ist wichtig, dass Sie immer sofort die richtigen Ersatzteile finden. In Ihrer Maschinenliste in „Equipment Mobile“ nennt Ihnen die App die passenden Ersatzteile für Ihre Seriennummern. Das ist nicht nur für Sie, sondern auch für Ihren John Deere Vertriebspartner hilfreich, denn einige Ersatzteile variieren je nach Seriennummernbereich.
Wartung planen, verfolgen und mit Ihrem Vertriebspartner koordinieren
Wartungsplan-Bildschirm
Bildschirm für Wartungsteile und Notizen
„Equipment Mobile“ bietet umfassende Wartungspläne für jede Ihrer Maschinen. Im Wartungsplan-Bildschirm können Sie verfolgen, welche Arbeiten bereits erledigt wurden, Notizen vermerken und Teilelisten einsehen. Der Wartungsplan lässt sich auch mit Ihrem Vertriebspartner teilen – dann werden alle beim Vertriebspartner durchgeführten Arbeiten ebenfalls in der App angezeigt.
Betriebsanleitung immer dabei
Die Betriebsanleitung Ihrer Maschine ist ein Dokument, das Sie immer wieder benötigen. Mit „Equipment Mobile“ haben Sie sie jetzt immer dabei. Sie können das Dokument aufrufen, durchsuchen und herunterladen. Dabei wird immer nur die Betriebsanleitung für Ihre Seriennummern angezeigt.
Smart Connectors
Smart Connector
Smart Connector, Kabelbaum und Kabelbinder
Ein Smart Connector verbindet den Mäher mit der App „Equipment Mobile“ und überträgt drahtlos per Bluetooth® Fahrzeuginformationen:
- Motorbetriebsstunden – für Wartungserinnerungen
- Status des Zündschalters und Batterieladestand – für eine Warnung bei niedrigem Ladestand
- Kraftstoffstand – einsehbar, auch wenn Sie nicht am Mäher sind, sodass Sie ihn rechtzeitig vor dem nächsten Einsatz volltanken können
Der optionale Smart Connector BUC11960 ist gedacht für die:
- Traktoren X127 und X167
- ZTrak Mäher Z515E, Z530M und Z545R
Betriebsstunden, Kraftstoffstand, Status des Zündschalters und Batterieladestand werden aktualisiert, sobald sich das Mobilgerät mit „Equipment Mobile“ in Reichweite eines Mähers mit dem Smart Connector BUC11960 befindet.
Ein Ende des Kabelbaums wird an der Rückseite der Kraftstoffanzeige angeschlossen. Das andere Ende wird mit dem Smart Connector und dem Kabelbaum des Traktors verbunden. ZTrak-Mäher der Z500-Modellreihe sind mit einem eigenen Konnektivitätskonnektor ausgestattet; für sie wird der neue Kabelbaum daher nicht benötigt.
Der optionale Smart Connector BUC11959 ist gedacht für die:
- X300- und X500-Traktoren der Select Series ab Modelljahr 2016
Betriebsstunden, Kraftstoffstand, Status des Zündschalters und Batterieladestand werden aktualisiert, sobald sich das Mobilgerät mit „Equipment Mobile“ in Reichweite eines Mähers mit dem Smart Connector BUC11959 befindet und der Zündschalter des Mähers eingeschaltet ist. X350R-Traktoren melden nur, dass der Kraftstoffstand niedrig ist, senden aber keinen exakten Wert.
Bei X300- und X500-Traktoren der Select Series wird ein Ende des Kabelbaums an der Rückseite der Instrumenteneinheit angeschlossen. Das andere Ende wird mit dem Smart Connector und dem Kabelbaum des Traktors verbunden.
Bei den ZTrak-Elektromähern Z370R ist der Smart Connector serienmäßig inbegriffen.
ZTrak-Elektromäher übermitteln den Batterieladestand, den Ladestatus und die Betriebsstunden, sobald sich das Mobilgerät mit „Equipment Mobile“ in Reichweite des Mähers befindet und der Mäher eingeschaltet ist oder aktiv lädt. „Equipment Mobile“ kann auch die Steuersoftware von ZTrak-Elektromähern aktualisieren.
Smart Connectors erfordern die App „Equipment Mobile“. Sie finden die John Deere App „Equipment Mobile“ im App-Store Ihres Mobilgeräts.
Bluetooth ist eine Marke von Bluetooth SIG, Inc.
Technische Daten
| Motorleistung | 18,5 kW (25,2 PS) | |||
|---|---|---|---|---|
| Getriebe | Hydraulisch | |||
| Lenkung | Zweirad-Servolenkung | |||
| Geschwindigkeit (vorwärts) | 14,5 km/h |
